Ⅰ. Produktübersicht

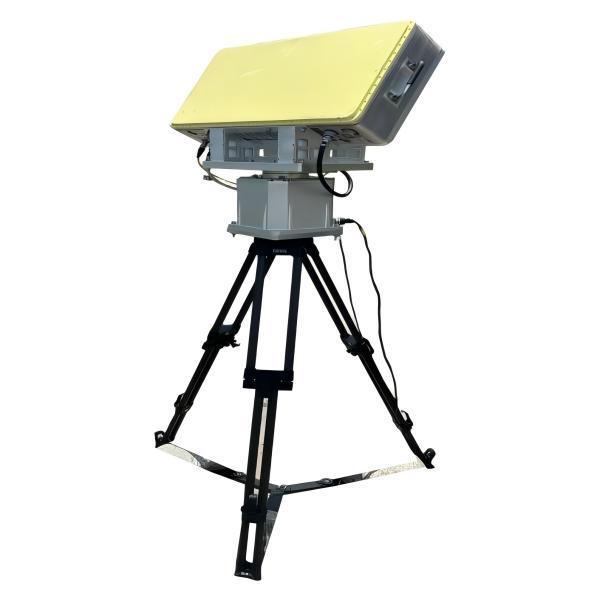

Der LKXR-XD107 ist ein X-Band-Radar zur Überwachung in geringer Höhe, das einen eindimensionalen AESA-Elevationsscan mit einer 360° mechanischen Azimutrotation kombiniert. Es detektiert, lokalisiert und verfolgt sich am Boden bewegende Ziele, niedrig fliegende Hubschrauber, UAVs und Oberflächenschiffe — selbst in Umgebungen mit starker Bodenstörung — und liefert den Bedienern Echtzeit-Zieldaten.
Ⅱ. Hauptverkaufsargumente
• Langstrecken-Erkennung von „langsam-niedrig-klein“: ≥5 km für 0,01 m² Drohnen, ≥12 km für 1 m² Ziele
• Über 200 gleichzeitige Tracks mit hoher Aktualisierungsrate
• Große Elevationsabdeckung (−10°–40°) mit einstellbarer Neigung für unterschiedliches Gelände
• Robuste Anti-Clutter-Algorithmen gewährleisten einen zuverlässigen Betrieb in städtischen, küstennahen und bergigen Gebieten
• Kompakt und leicht: Gesamtsystem ≤52 kg, von zwei Soldaten in <15 Min. einsetzbar
Ⅲ. Spezifikationen
|
Parameter
|
Wert
|
|
Radartyp
|
1-D AESA (Elevation) + mechanischer Azimut-Scan
|
|
Frequenzband
|
X-Band
|
|
Azimutabdeckung
|
0–360°
|
|
Elevationsabdeckung
|
−10°–40° (elektronischer Scan ±60° Design)
|
|
Antennenrotationsgeschwindigkeit
|
12 U/min / 15 U/min wählbar
|
|
Erfassungsreichweite (Pd=0,8
|
Pfa=10⁻⁶)
≥5 km (0,01 m²) / ≥10 km (0,1 m²) / ≥12 km (1 m²)
|
|
Blindreichweite
|
180 m
|
|
Entfernungsauflösung / Genauigkeit
|
10 m / ≤5 m RMS
|
|
Azimutauflösung / Genauigkeit
|
3° / ≤0,5° RMS
|
|
Elevationsauflösung / Genauigkeit
|
7° / ≤0,5° RMS
|
|
Geschwindigkeitsgenauigkeit
|
≤0,4 m/s
|
|
Ziel-Radialgeschwindigkeit
|
1–80 m/s
|
|
Max. gleichzeitige Tracks
|
≥200
|
|
Sendeleistung
|
160 W
|
|
Front-End-Größe
|
700 × 385 × 160 mm
|
|
Systemgewicht
|
≤30 kg (Front-End) + ≤22 kg (Sockel)
|
Ⅳ. Produktmerkmale
• AESA + mechanischer Hybrid-Scan liefert eine Rundumabdeckung ohne tote Zonen
• Hochpräzise Messung: Entfernung ≤5 m RMS, Azimut/Elevation ≤0,5° RMS
• Eingebauter Selbsttest und Fehlerisolierung bis zur LRU
• Volltransistor-Sender für hohe MTBF und geringen Wartungsaufwand
• IP65-zertifizierte Elektronik hält rauen Umgebungen stand (−40 °C bis +55 °C, 95 % RH)
