Ⅰ. Übersicht

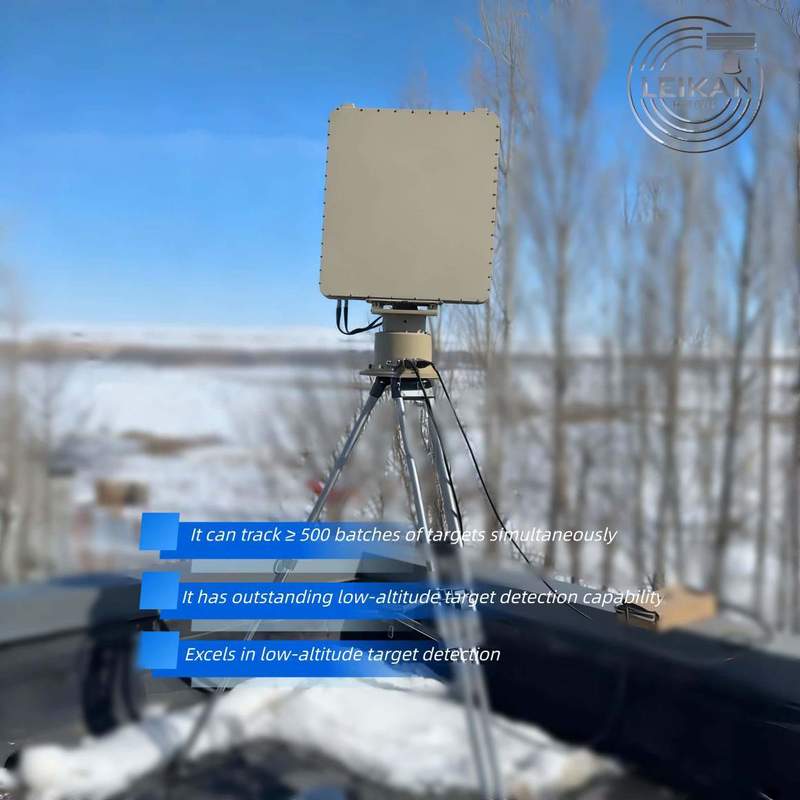

Das LKST-X120 ist ein X-Band Digital Beam Forming (DBF) Radar. Es ermöglicht eine Weitbereichserkennung im 360°×60°-Bereich und die gleichzeitige Verfolgung von über 500 Zielen, darunter Drohnen, Personal, Fahrzeuge und maritime Objekte, mit einem Geschwindigkeitsbereich von 1-150 m/s. Es ist in der Lage, dichte Zielsituationen zu bewältigen und verfügt über keine Überwachungs-Blindzonen. Dieses Radar kann Boden-, Wasser- und meteorologische Störungen herausfiltern, weist eine extrem niedrige Fehlalarmrate auf und ist mit Echtzeit-Hochdaten-/Videoverbindungen ausgestattet. Mit seiner Anpassungsfähigkeit an verschiedene Szenarien ist es für den Schutz von Schlüsselbereichen, die Aufklärung im Gefechtsfeld sowie die Grenz- und Meeresoberflächenüberwachung einsetzbar.
Ⅱ. Highlights
• Weitreichende Erkennung: ≥10 km für kleine Quadrocopter, ≥20 km für mittelgroße Starrflügel-UAVs
• Hohe Kapazität bei der Zielverfolgung: 500 gleichzeitige Ziele mit ≤2 s Aktualisierungsrate
• 360°×60° blinde Zonenfreie Abdeckung: –3° bis +60° Elevation, voller Azimut
• Hohe Genauigkeit: ≤0,3° RMS Winkel, ≤5 m RMS Entfernung
• Allwettertauglich: IP67, –40 °C bis +55 °C, tolerant gegenüber Regen, Schnee, Staub, Nebel
Dieses Radar zeichnet sich durch eine vollständige Luftraumabdeckung (keine Überwachungs-Blindzonen), eine starke Entstörungsfähigkeit (die Boden-, Wasser- und meteorologische Störungen durch adaptive Störunterdrückungstechnologie herausfiltern kann) und eine hochpräzise Erkennung als Kernvorteile aus. Es ist flexibel und bequem an verschiedene Szenarien anpassbar, kann an erhöhten Positionen installiert werden, unterstützt den 24-Stunden-Betrieb mit kommerziellem Strom und erweitert die Kommunikationsentfernung über Netzwerkkabel oder Glasfaserverbindungen auf Hunderte von Metern. Es ist eine effiziente Lösung für die Überwachung in geringer Höhe und am Boden.
Ⅲ. Spezifikationen
|
Parameter
|
Wert
|
|
Frequenzband
|
X-Band 9,8–10 GHz
|
|
Elevation / Azimut
|
–3°–60° / 0–360°
|
|
Erfassungsreichweite
|
≥10 km (Quadcopter 0,01 m²)
|
|
|
≥20 km (mittelgroßer Starrflügler 1 m²)
|
|
Maximale Höhe
|
≥3 000 m
|
|
Blindzone
|
≤50 m
|
|
Reichweiten-/Winkelgenauigkeit
|
≤5 m (RMS) / ≤0,3° (RMS)
|
|
Gleichzeitige Tracks
|
≥500
|
|
Verfolgungsgeschwindigkeit
|
1–150 m/s
|
|
Antennendrehung
|
30 U/min (aufrüstbar auf 60 U/min)
|
|
Datenschnittstelle
|
Gigabit Ethernet UDP
|
|
Umgebung
|
–40 °C bis +55 °C
IP65 (Haupteinheit IP67)
|
|
Stromverbrauch
|
≤400 W
|
|
Gewicht
|
≤55 kg
|
|
Abmessungen
|
650 × 815 × 93 mm
|
|
Sendeleistung
|
≤50 W
|
Ⅳ. Merkmale
• DBF + adaptive Störunterdrückung → nahezu null Fehlalarme
• Radar-EO-Fusion schaltet Kameras automatisch für Video-Tracking, Aufnahme & Schnappschüsse zu
• Plug-and-Play-Multi-Radar-Vernetzung über Gigabit Ethernet
• Modulares Design ermöglicht 10-minütige Feldwartung oder LRU-Austausch
