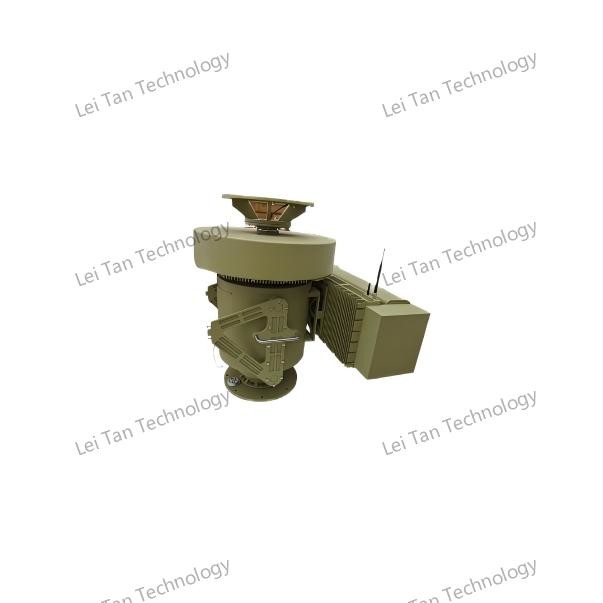

Aktives elektronisch gescannte Array (AESA) Haidongqing Compact UAV Detection Radar
Ⅰ. Produktbeschreibung
Das AESA Haidongqing Compact UAV Detection Radar ist ein leichtes Anti-Drohnen-System der nächsten Generation, das entwickelt wurde, um zu erkennen, zu verfolgen,und neutralieren kleine unbemannte Luftfahrzeuge (UAVs) mit unvergleichlicher Geschwindigkeit und PräzisionDieses System nutzt die Radartechnologie des aktiven Phasen-Arrays und beseitigt die mechanischen Einschränkungen des Scannens und ermöglicht eine schnelle elektronische Strahlsteuerung für eine Echtzeit-Abdeckung von 360°.mit einer Breite von mehr als 20 mm,, ist es ideal für den Schutz von mobilen Betrieb, städtischen Umgebungen und eingeschränkten Lufträumen, in denen herkömmliche sperrige Systeme unpraktisch sind.
Integriert mit Spektrumüberwachung, elektrooptischer Verfolgung und Gegenmaßnahmenmodulen bildet das Radar ein mehrschichtiges Verteidigungsnetzwerk, das Drohnen mit einer Größe von nur 0 m erkennen kann.01 m2 im Umkreis von 5 km- Das kompakte Design beeinträchtigt die Leistung nicht: Das System bietet eine robuste Funktionalität bei extremen Temperaturen (-45°C bis +65°C), starkem Wind und feuchten Bedingungen,Gewährleistung der Zuverlässigkeit in verschiedenen Betriebsszenarien.
Ⅱ. Produktmerkmale
Aktivphasen-Radar (AESA):
Elektronisches Scannen: Ersetzt die mechanische Drehung durch eine sofortige Lichtstrahlsteuerung und erzielt eine Auffrischungsrate von < 2 Sekunden für eine 360°-Abdeckung.
Multi-Target-Tracking: Verfolgt gleichzeitig bis zu 200 Ziele, einschließlich Niedrighöhen-, langsamer und kleiner (LSS) Drohnen.
Hohe Auflösung: bietet eine Höchstgenauigkeit von ≤1° bei 5 km und eine Positionierungsgenauigkeit von 0,005° für servounterstützte Verfolgung.
Kompaktes und modulares Design:
Leichtes Gewicht: 30% kleiner und leichter als herkömmliche Systeme, mit einem Abdruck von 850 mm × 850 mm × 1700 mm und einem Gewicht von 250 kg.
IP65 Schutz: Staub- und wasserdicht für den Einsatz im Freien.
KI-gesteuerte Intelligenz:
16 TOPS Embedded Processor: Klassifiziert UAVs, Vögel und Fahrzeuge, während er falsche Alarme filtert (z. B. Laub, Wetterunordnung).
Adaptive Gegenmaßnahmen: automatische Auswahl von Stör-/Verschlagungsmodus basierend auf Bedrohung und UAV-Typ.
Multi-Sensor Fusion:
Spektrum + Radar + Elektrooptik: kombiniert HF-Erkennung, Radar-Querschnittsanalyse (RCS) und visuelle Bestätigung für <5% Fehlalarmraten.
GNSS-Spoofing: Stört GPS-, GLONASS-, Galileo- und BeiDou-Signale, um Drohnen irrezuführen.
Energieeffizienz:
Niedrige Leistungsmodus: Verbrauch ≤ 550 W im Überwachungsmodus; ≤ 1950 W bei aktiven Gegenmaßnahmen.
Ⅲ. Produktfunktionen
|
Fernbedienung
|
Unterstützt Fernbetätigung
|
|
Ausgabeinformationen
|
In der Lage, Informationen wie Entfernung, Geschwindigkeit und Winkel erfasster Objekte zu erhalten
|
|
Multi-Target-Verfolgung
|
Unterstützt Multi-Target-Tracking-Schaltlogik; kann die Flugbahn mehrerer Ziele in Echtzeit verfolgen.
|
|
Ziel-Fusionsverarbeitung
|
Unterstützt die Datenfusionsverarbeitung von mehreren Sensoren.Zonenmanagement: Ermöglicht eine flexible Einstellung von Zonen mit präziser Positionierung und die Möglichkeit, Einbruchsalarme auszulösen.
|
|
Zonenmanagement
|
Ermöglicht eine flexible Einstellung von Zonen mit präziser Positionierung und die Möglichkeit, Einbruchsalarme auszulösen.
|
|
Antimistörungsfähigkeit
|
Funktionen für die Online-Anpassung der Detektionsempfindlichkeit und des Geschwindigkeitsbereichs sowie die Fähigkeit, abnormale Flugbahnstörungen auszufiltern.Durch Empfindlichkeitsanpassung und abnormale Flugbahnfilterfunktionen, kann es die Fehlalarme durch Unordnung wirksam beseitigen.
|
|
Online-Überwachungsfunktion
|
Fähig zur Überwachung des Arbeitszustands und zur Ausstrahlung von Störmeldungen; auch in der Lage, zu alarmieren, wenn das Gerät offline geht.
|
|
Status der Fernüberwachung
|
verfügt über Fernüberwachungsfunktionen, kann den Gerätestatus in Echtzeit melden und verfügt über Online-/Offline-Alarmfunktionen für das Gerät.
|
|
Online-Selbstkontrolle
|
Das Gerät hat die Fähigkeit, eine Online-Selbstinspektion durchzuführen.
|
|
Adaptive Verarbeitungskapazität
|
Hat die Fähigkeit, sich anpassungsfähig mit beweglichen Zielfällen umzugehen und Flächenkarten anpassungsfähig zu verarbeiten.
|
|
Verbindungsfunktion
|
Funktion der Radar-Pan-Tilt-Verknüpfung mit Zielverfolgung und Beweiskapturierung (automatischer Verfolgungsmodus, Radar-Verfolgungsmodus, Bildverfolgungsmodus).
|
|
Multi-Site-Netzwerk und Blanking
|
Fähig zur Vernetzung mit mehreren Geräten; Fähigkeit zur kollaborativen Erkennung mehrerer Standorte; Fähigkeit, Lücken zu schließen, wenn benachbarte Standorte versagen.
|
Ⅳ.Produktparameter
| Funktionale Indikatoren |
| Standardkonfiguration |
UAD-XTF-PZGLE05 (Radar-, Spektrum-, Elektrooptik-, Stör-, Täuschungs-, Steuerungs- und Steuerungssoftware) |
| Entfernung der Erkennung |
≥ 5 km |
| Detektionsfrequenzband |
70 MHz bis 6000 MHz, Hinweis: Andere Frequenzbänder können angepasst werden |
| Täuschende Häufigkeit |
GPS/GALILEO/GLONASS/Beidou |
| Täuschende Entfernung |
≥ 1 km |
| Interferenzfrequenzband |
5900-6200 MHz/5600-5950 MHz/5100-5350 MHz |
| 4850-5100 MHz/2280-2540 MHz/1750-2000 MHz |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz |
| Radarparameter |
Nachstehend sind detaillierte Parameter aufgeführt: Leistungsparameter des Radarmoduls |
| optoelektronische Parameter |
Photovoltaikparameter Die detaillierten Parameter sind in der nachstehenden Tabelle aufgeführt *4 Leistungsparameter der Photovoltaikmodule |
| Mechanische Anzeigen |
| Windwiderstand |
10 starker Wind |
| Betriebstemperatur |
- 40°C55°C |
| Lagertemperatur |
-45 Jahre.°C65°C |
| Schutzbewertung |
IP65 |
| Betriebsfeuchtigkeit |
≤ 95% |
| Datenoberfläche |
RJ45 |
| Stromanschluss |
Spannung: 220V
Leistung: ≤550W (Erkennungsmodus), ≤1950W (Gegenmaßnahmenmodus) |
| Gewicht |
250 kg |
| Größe |
850 mm x 850 mm x 1700 mm |
| Merkmale der Plattform |
Weiße und schwarze Liste, Echtzeit-Erkennung, optische Verfolgung, automatische Gegenmaßnahmen, manuelle Gegenmaßnahmen, GIS-Karte, Datenspeicherung, Ereignisabfrage. |
| Parameter des Spektrumdetektionsmoduls |
| Detektionsfrequenzband |
20 MHz bis 6 GHz |
| Detektionsradius |
≥ 5 km |
| Identifizieren Sie die Radiusdistanz |
≥ 5 km, kann einige Marken und Modelle von Drohnen erkennen |
| Detektionswinkel |
360- Nein. |
| Winkelgenauigkeitsfehler (quadratische Wurzeldurchschnitt) |
Entfernung von 5 km oder mehr ≤ 1° |
| Mindestdetektionshöhe |
< 0 m |
| Parameter des Interferenzmodulindikators |
| Interferenzfrequenzband |
5900-6200 MHz |
| 5600-5950 MHz |
| 5100-5350 MHz |
| 4850-5100 MHz |
| 2280-2540 MHz |
| 1750-2000 MHz |
| 1100-1400 MHz |
| 850-1050 MHz |
| 720-950 MHz |
| 410-520 MHz |
| Stromanschluss |
50 W |
| Interferenzentfernung |
3 km |
| Radarmodulparameter |
| Arbeitssystem |
Phased Array-System (Azimuth-Scannen+Elevationsphasen-Scannen) |
| Arbeitsfrequenzband |
X-Band |
| Wirksame Erkennungsleistung |
Der Wert des UAVs muss mindestens sein. |
| ≥ 8,0 km (Fußgänger) |
| Fahrzeuge mit einer Länge von ≥ 10,0 km |
| ≥ 5,0 km (Boote) |
| Geschwindigkeitsmessung |
0.5m/s-83m/s |
| Azimutgenauigkeit |
≤ 0,3° (suchen); ≤ 0,3° (spuren) |
| Genauigkeit der Tonhöhe |
≤1,0° (Suche nach);≤0,5° (Spur) |
| Datenquote |
≤ 5 s/Kreis |
| Optoelektronische Modulindexparameter |
| Betriebsstrecke |
Bei Sichtbarkeit in der Atmosphäre ≥ 20 km, Luftfeuchtigkeit ≤ 50% RH und Temperaturunterschied> 6K, Sichtlichtdetektionsdistanz ≥ 5000m, Verfolgungsdistanz ≥ 4000m, Erkennungsdistanz ≥ 3000m bei 0,3m × 0.3m Ziel für unbemannte Luftfahrzeuge; Wärmebilddetektionsdistanz ≥ 1500 m, Verfolgungsdistanz ≥ 1000 m, Erkennungsdistanz ≥ 1000 m |
