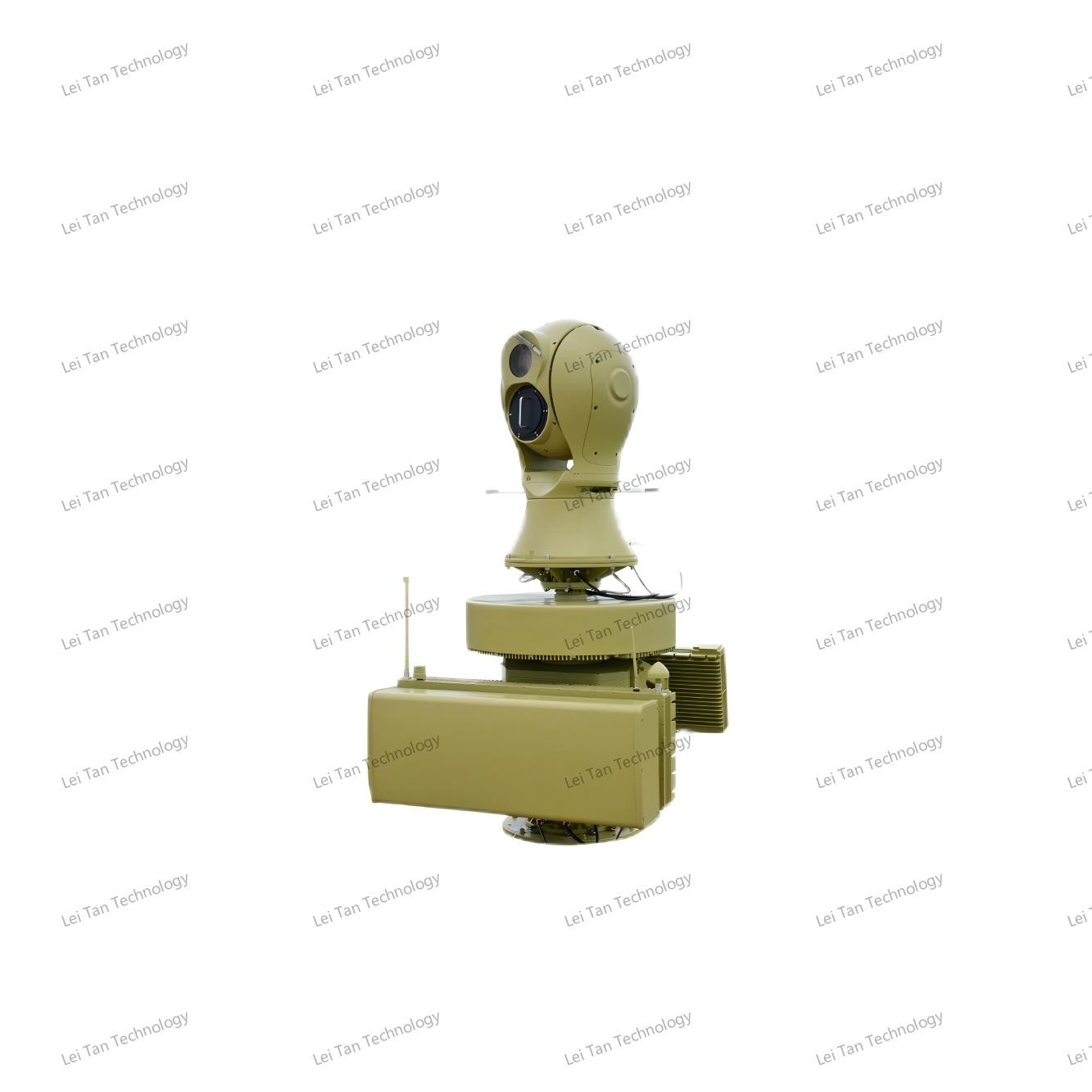

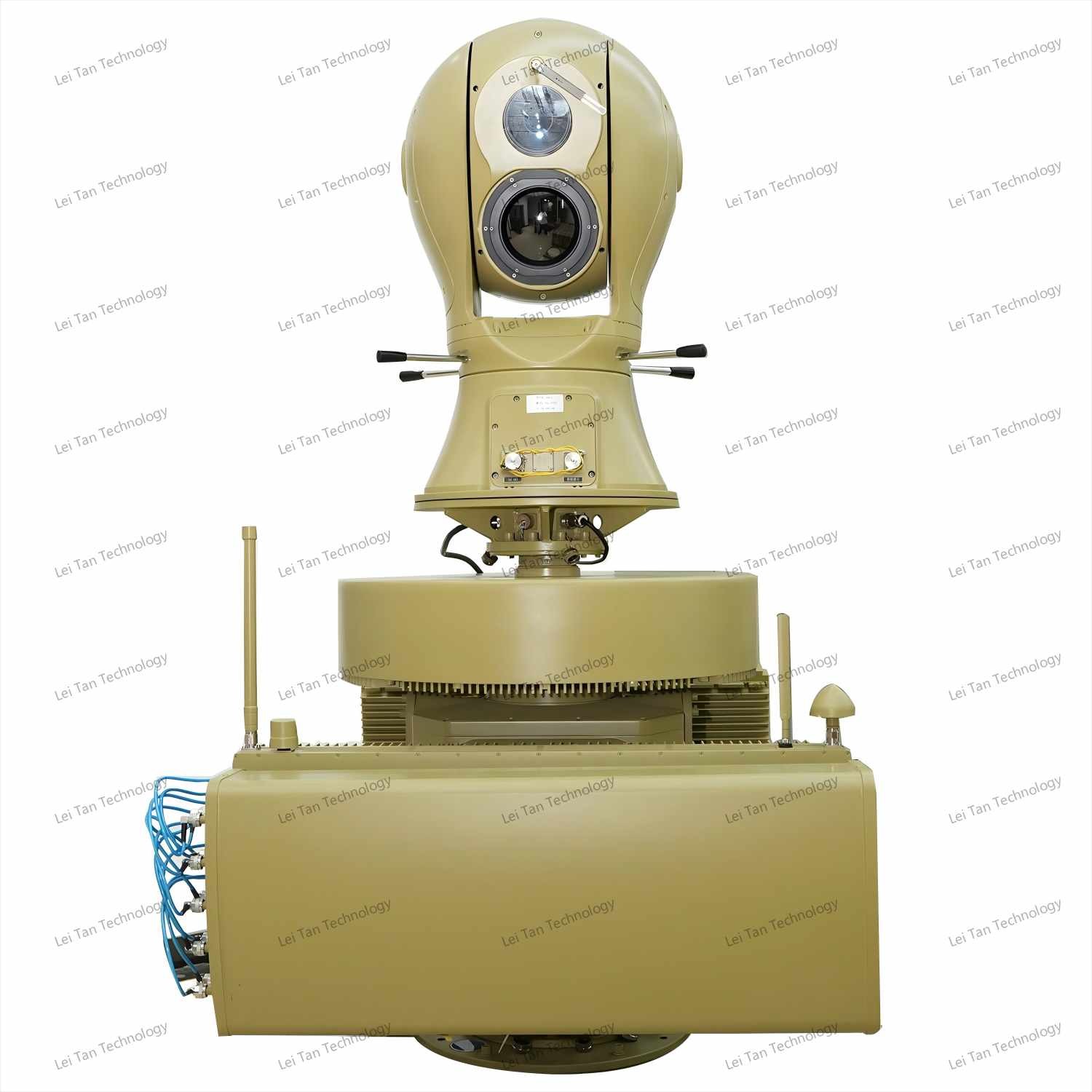

Haidongqing Allwetter-UAV-Erkennung und Überwachungsradar
Ⅰ.Beschreibung des Produkts
The Haidongqing All-Weather UAV Detection and Surveillance Radar is a cutting-edge integrated counter-drone system designed to provide comprehensive protection against unauthorized unmanned aerial vehicles (UAVs)Durch die Kombination fortschrittlicher Radar-, Spektrumsensorik, elektrooptischer Verfolgung, Funkfrequenz- (RF) -Störungen und GNSS-Täuschungstechnologien gewährleistet dieses System eine robuste, Echtzeit-Erkennung, Verfolgung,und die Neutralisierung von Drohnen im Umkreis von bis zu 5 Kilometern.
Das System wurde für hohe Zuverlässigkeit und Anpassungsfähigkeit entwickelt und funktioniert nahtlos in extremen Umgebungen, einschließlich rauer Wetterbedingungen und komplexer elektromagnetischer Umgebungen.Die modulare Architektur ermöglicht einen flexiblen Einsatz in der kritischen Infrastruktur, Militäranlagen und groß angelegte öffentliche Veranstaltungen, die eine mehrschichtige Abwehr gegen Drohnen in geringer Höhe, langsamer Bewegung und kleine Drohnen (LSS) bieten.
Ⅱ. Produktmerkmale
Multi-Sensor Fusion: Integriert Radar, Spektrumanalyse und elektrooptische Sensoren für komplementäre Detektionsfunktionen.
Allwetterbetrieb: Funktioniert optimal bei Temperaturen von -45°C bis 65°C und hält 10 Windewiderstandsstufen stand (IP65-Schutz).
Intelligentes Tracking: Verwendet KI-gesteuerte Algorithmen zur Multi-Target-Tracking, automatische Klassifizierung (Drohnen, Vögel, Fahrzeuge) und adaptive Filterung von Unordnung.
Dual Countermeasure Modes: Kombiniert HF-Störungen (Range von 3 km) und GNSS-Täuschung (Range von 1-3 km), um Drohnen zur Landung, zum Schweben oder zur Rückkehr zu zwingen.
Hohe Präzision: Erreicht eine Winkelgenauigkeit von ≤1° RMS bei 5 km und eine Positionierungsgenauigkeit von ≤0,005° bei Servoversion.
Networked Deployment: Unterstützt Multi-Device-Netzwerk für die kollaborative Erkennung und Lückenbefüllung bei Standortfehlern.
Fernverwaltung: Funktionen für Fernüberwachung, Online-Diagnostik und Übertragung von Firmware-Upgrades.
Ⅲ. Produktfunktionen
|
Fernbedienung
|
Unterstützt Fernbetätigung
|
|
Ausgabeinformationen
|
In der Lage, Informationen wie Entfernung, Geschwindigkeit und Winkel erfasster Objekte zu erhalten
|
|
Multi-Target-Verfolgung
|
Unterstützt Multi-Target-Tracking-Schaltlogik; kann die Flugbahn mehrerer Ziele in Echtzeit verfolgen.
|
|
Ziel-Fusionsverarbeitung
|
Unterstützt die Datenfusionsverarbeitung von mehreren Sensoren.Zonenmanagement: Ermöglicht eine flexible Einstellung von Zonen mit präziser Positionierung und die Möglichkeit, Einbruchsalarme auszulösen.
|
|
Zonenmanagement
|
Ermöglicht eine flexible Einstellung von Zonen mit präziser Positionierung und die Möglichkeit, Einbruchsalarme auszulösen.
|
|
Antimistörungsfähigkeit
|
Funktionen für die Online-Anpassung der Detektionsempfindlichkeit und des Geschwindigkeitsbereichs sowie die Fähigkeit, abnormale Flugbahnstörungen auszufiltern.Durch Empfindlichkeitsanpassung und abnormale Flugbahnfilterfunktionen, kann es die Fehlalarme durch Unordnung wirksam beseitigen.
|
|
Online-Überwachungsfunktion
|
Fähig zur Überwachung des Arbeitszustands und zur Ausstrahlung von Störmeldungen; auch in der Lage, zu alarmieren, wenn das Gerät offline geht.
|
|
Status der Fernüberwachung
|
verfügt über Fernüberwachungsfunktionen, kann den Gerätestatus in Echtzeit melden und verfügt über Online-/Offline-Alarmfunktionen für das Gerät.
|
|
Online-Selbstkontrolle
|
Das Gerät hat die Fähigkeit, eine Online-Selbstinspektion durchzuführen.
|
|
Adaptive Verarbeitungskapazität
|
Hat die Fähigkeit, sich anpassungsfähig mit beweglichen Zielfällen umzugehen und Flächenkarten anpassungsfähig zu verarbeiten.
|
|
Verbindungsfunktion
|
Funktion der Radar-Pan-Tilt-Verknüpfung mit Zielverfolgung und Beweiskapturierung (automatischer Verfolgungsmodus, Radar-Verfolgungsmodus, Bildverfolgungsmodus).
|
|
Multi-Site-Netzwerk und Blanking
|
Fähig zur Vernetzung mit mehreren Geräten; Fähigkeit zur kollaborativen Erkennung mehrerer Standorte; Fähigkeit, Lücken zu schließen, wenn benachbarte Standorte versagen.
|
Ⅳ.Produktparameter
| Funktionale Indikatoren |
| Standardkonfiguration |
UAD-XTF-PZGLE05 (Radar-, Spektrum-, Elektrooptik-, Stör-, Täuschungs-, Steuerungs- und Steuerungssoftware) |
| Entfernung der Erkennung |
≥ 5 km |
| Detektionsfrequenzband |
70 MHz bis 6000 MHz, Hinweis: Andere Frequenzbänder können angepasst werden |
| Täuschende Häufigkeit |
GPS/GALILEO/GLONASS/Beidou |
| Täuschende Entfernung |
≥ 1 km |
| Interferenzfrequenzband |
5900-6200 MHz/5600-5950 MHz/5100-5350 MHz |
| 4850-5100 MHz/2280-2540 MHz/1750-2000 MHz |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz |
| Radarparameter |
Nachstehend sind detaillierte Parameter aufgeführt: Leistungsparameter des Radarmoduls |
| optoelektronische Parameter |
Photovoltaikparameter Die detaillierten Parameter sind in der nachstehenden Tabelle aufgeführt *4 Leistungsparameter der Photovoltaikmodule |
| Mechanische Anzeigen |
| Windwiderstand |
10 starker Wind |
| Betriebstemperatur |
- 40°C55°C |
| Lagertemperatur |
-45 Jahre.°C65°C |
| Schutzbewertung |
IP65 |
| Betriebsfeuchtigkeit |
≤ 95% |
| Datenoberfläche |
RJ45 |
| Stromanschluss |
Spannung: 220V
Leistung: ≤550W (Erkennungsmodus), ≤1950W (Gegenmaßnahmenmodus) |
| Gewicht |
250 kg |
| Größe |
850 mm x 850 mm x 1700 mm |
| Merkmale der Plattform |
Weiße und schwarze Liste, Echtzeit-Erkennung, optische Verfolgung, automatische Gegenmaßnahmen, manuelle Gegenmaßnahmen, GIS-Karte, Datenspeicherung, Ereignisabfrage. |
| Parameter des Spektrumdetektionsmoduls |
| Detektionsfrequenzband |
20 MHz bis 6 GHz |
| Detektionsradius |
≥ 5 km |
| Identifizieren Sie die Radiusdistanz |
≥ 5 km, kann einige Marken und Modelle von Drohnen erkennen |
| Detektionswinkel |
360- Nein. |
| Winkelgenauigkeitsfehler (quadratische Wurzeldurchschnitt) |
Entfernung von 5 km oder mehr ≤ 1° |
| Mindestdetektionshöhe |
< 0 m |
| Parameter des Interferenzmodulindikators |
| Interferenzfrequenzband |
5900-6200 MHz |
| 5600-5950 MHz |
| 5100-5350 MHz |
| 4850-5100 MHz |
| 2280-2540 MHz |
| 1750-2000 MHz |
| 1100-1400 MHz |
| 850-1050 MHz |
| 720-950 MHz |
| 410-520 MHz |
| Stromanschluss |
50 W |
| Interferenzentfernung |
3 km |
| Radarmodulparameter |
| Arbeitssystem |
Phased Array-System (Azimuth-Scannen+Elevationsphasen-Scannen) |
| Arbeitsfrequenzband |
X-Band |
| Wirksame Erkennungsleistung |
Der Wert des UAVs muss mindestens sein. |
| ≥ 8,0 km (Fußgänger) |
| Fahrzeuge mit einer Länge von ≥ 10,0 km |
| ≥ 5,0 km (Boote) |
| Geschwindigkeitsmessung |
0.5m/s-83m/s |
| Azimutgenauigkeit |
≤ 0,3° (suchen); ≤ 0,3° (spuren) |
| Genauigkeit der Tonhöhe |
≤1,0° (Suche nach);≤0,5° (Spur) |
| Datenquote |
≤ 5 s/Kreis |
| Optoelektronische Modulindexparameter |
| Betriebsstrecke |
Bei Sichtbarkeit in der Atmosphäre ≥ 20 km, Luftfeuchtigkeit ≤ 50% RH und Temperaturunterschied> 6K, Sichtlichtdetektionsdistanz ≥ 5000m, Verfolgungsdistanz ≥ 4000m, Erkennungsdistanz ≥ 3000m bei 0,3m × 0.3m Ziel für unbemannte Luftfahrzeuge; Wärmebilddetektionsdistanz ≥ 1500 m, Verfolgungsdistanz ≥ 1000 m, Erkennungsdistanz ≥ 1000 m |
