| Funktionale Indikatoren |
| Standardkonfiguration |

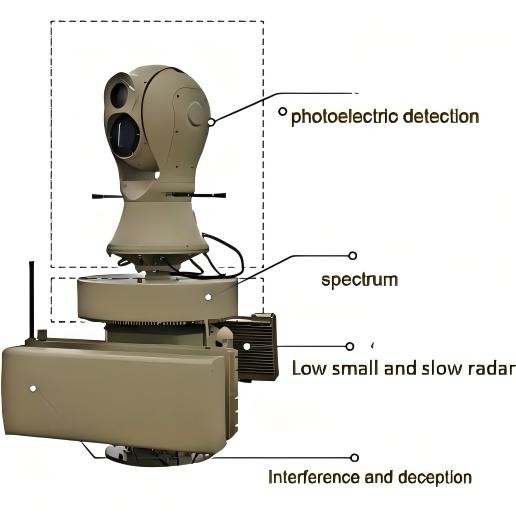

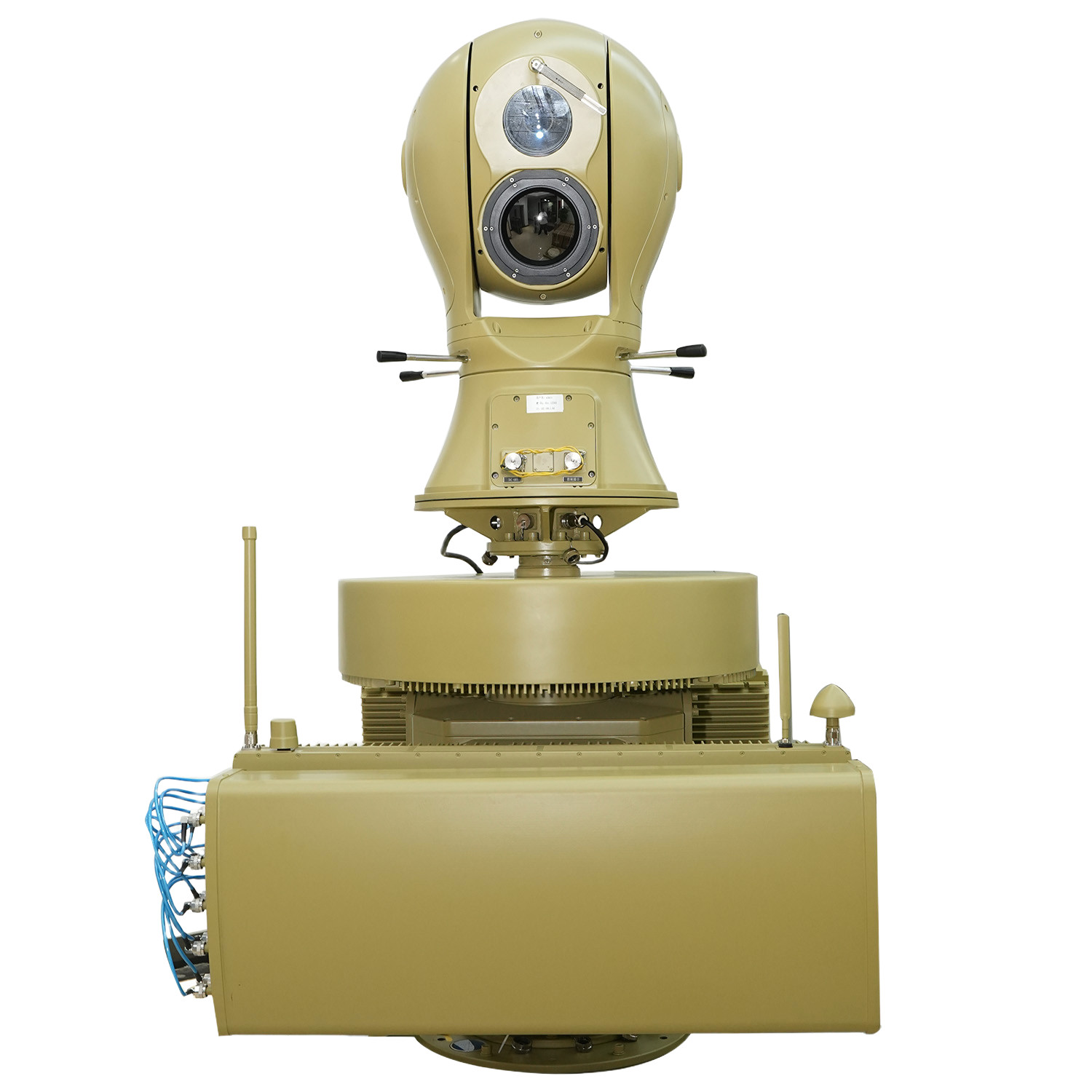

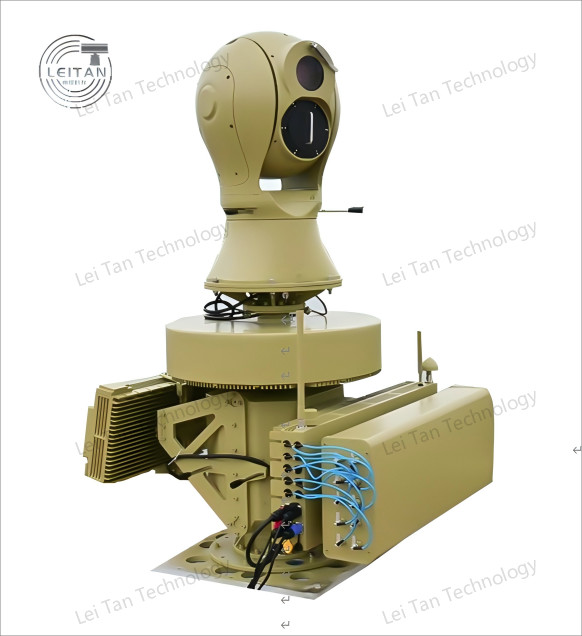

UAD-XTF-PZGLE05 (Radar-, Spektrum-, Elektrooptik-, Stör-, Täuschungs-, Steuerungs- und Steuerungssoftware) |
| Entfernung der Erkennung |
≥ 5 km |
| Detektionsfrequenzband |
70 MHz bis 6000 MHz, Hinweis: Andere Frequenzbänder können angepasst werden |
| Täuschende Häufigkeit |
GPS/GALILEO/GLONASS/Beidou |
| Täuschende Entfernung |
≥ 1 km |
| Interferenzfrequenzband |
5900-6200 MHz/5600-5950 MHz/5100-5350 MHz |
| 4850-5100 MHz/2280-2540 MHz/1750-2000 MHz |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz |
| Radarparameter |
Nachstehend sind detaillierte Parameter aufgeführt: Leistungsparameter des Radarmoduls |
| optoelektronische Parameter |
Photovoltaikparameter Die detaillierten Parameter sind in der nachstehenden Tabelle aufgeführt *4 Leistungsparameter der Photovoltaikmodule |
| Mechanische Anzeigen |
| Windwiderstand |
10 starker Wind |
| Betriebstemperatur |
- 40°C55°C |
| Lagertemperatur |
-45 Jahre.°C65°C |
| Schutzbewertung |
IP65 |
| Betriebsfeuchtigkeit |
≤ 95% |
| Datenoberfläche |
RJ45 |
| Stromanschluss |
Spannung: 220V
Leistung: ≤550W (Erkennungsmodus), ≤1950W (Gegenmaßnahmenmodus) |
| Gewicht |
250 kg |
| Größe |
850 mm x 850 mm x 1700 mm |
| Merkmale der Plattform |
Weiße und schwarze Liste, Echtzeit-Erkennung, optische Verfolgung, automatische Gegenmaßnahmen, manuelle Gegenmaßnahmen, GIS-Karte, Datenspeicherung, Ereignisabfrage. |
| Parameter des Spektrumdetektionsmoduls |
| Detektionsfrequenzband |
20 MHz bis 6 GHz |
| Detektionsradius |
≥ 5 km |
| Identifizieren Sie die Radiusdistanz |
≥ 5 km, kann einige Marken und Modelle von Drohnen erkennen |
| Detektionswinkel |
360- Nein. |
| Winkelgenauigkeitsfehler (quadratische Wurzeldurchschnitt) |
Entfernung von 5 km oder mehr ≤ 1° |
| Mindestdetektionshöhe |
< 0 m |
| Parameter des Interferenzmodulindikators |
| Interferenzfrequenzband |
5900-6200 MHz |
| 5600-5950 MHz |
| 5100-5350 MHz |
| 4850-5100 MHz |
| 2280-2540 MHz |
| 1750-2000 MHz |
| 1100-1400 MHz |
| 850-1050 MHz |
| 720-950 MHz |
| 410-520 MHz |
| Stromanschluss |
50 W |
| Interferenzentfernung |
3 km |
| Radarmodulparameter |
| Arbeitssystem |
Phased Array-System (Azimuth-Scannen+Elevationsphasen-Scannen) |
| Arbeitsfrequenzband |
X-Band |
| Wirksame Erkennungsleistung |
Der Wert des UAVs muss mindestens sein. |
| ≥ 8,0 km (Fußgänger) |
| Fahrzeuge mit einer Länge von ≥ 10,0 km |
| ≥ 5,0 km (Boote) |
| Geschwindigkeitsmessung |
0.5m/s-83m/s |
| Azimutgenauigkeit |
≤ 0,3° (suchen); ≤ 0,3° (spuren) |
| Genauigkeit der Tonhöhe |
≤1,0° (Suche nach);≤0,5° (Spur) |
| Datenquote |
≤ 5 s/Kreis |
| Optoelektronische Modulindexparameter |
| Betriebsstrecke |
Bei Sichtbarkeit in der Atmosphäre ≥ 20 km, Luftfeuchtigkeit ≤ 50% RH und Temperaturunterschied> 6K, Sichtlichtdetektionsdistanz ≥ 5000m, Verfolgungsdistanz ≥ 4000m, Erkennungsdistanz ≥ 3000m bei 0,3m × 0.3m Ziel für unbemannte Luftfahrzeuge; Wärmebilddetektionsdistanz ≥ 1500 m, Verfolgungsdistanz ≥ 1000 m, Erkennungsdistanz ≥ 1000 m |
| Infrarot-Wärmebildgebung |
Detektor: Nicht gekühlte Infrarot-Brennfläche von Vanadiumoxid (VOx)
Spektralbereich: 8 bis 14 μm
Auflösung: 640×512
NETD: besser als 30mK
Brennweite des Objektivs: 31 bis 155 mm, 5x kontinuierlicher optischer Zoom
Steuerung des Objektivs: elektrischer Zoom, manueller/automatischer Fokus
Bildverbesserung: SDE-Technologie zur digitalen Bilddetailverbesserung
Polaritäts-Pseudokolor: Thermalschwarz, Thermalweiß und mehrere Pseudokoloroptionen verfügbar
Bildkorrektur: Helligkeit, Kontrast, Gammakorrektur
Codierungsformat: H.264/H.265/MJPEG
Unterstützt eine starke Lichtschutzfunktion |
| High-Definition sichtbares Licht |
Sensor:1/1.8 "Zieloberfläche Sternlicht CMOS, ICR Farbe zu schwarz Umwandlung
Auflösung: 2688×1520
Licht: Farbe: 0,002 Lux; Schwarz-Weiß: 0,0002 Lux
Codierungsformate: H.264/H.265/MJPEG
Bildverbesserung: Unterstützt einen breiten dynamischen Bereich, starke Lichtunterdrückung, elektronische Bildstabilisierung, 3D-digitale Geräuschreduktion und automatisches Weißabgleich
Brennweite: 12,5 ̊775 mm hochauflösende elektrische Zoomobjektive
Dehazing: Unterstützt optisches und elektronisches Dehazing |
| Verfolgungsfunktion |
1. Verfolgungsmethode: Front-End eingebettete Hardware-Verfolgung
2- Verfolgungsmodus: manuelle, automatische Verfolgung, Unterstützung der Radaranbindung
3. Videoübertragung: Digitale High-Definition-Sichtlicht/digitale Infrarot-Videoübertragung
4. Tracking-Funktion: eingebaut in mehrere Tracking-Algorithmen, unterstützt Multi-Target-Detektion, automatische Erfassung, automatische Vergrößerung während der Verfolgung, Echtzeit-Anzeige der Zielbahn,Anti-Transient Occlusion, etc. Manuelle und automatische Verfolgung, Unterstützung der Verfolgung von Radarverbindungen; Unterstützung der Zielerkennung während des Verfolgungsprozesses; Unterstützung der Identifizierung und Verfolgung;Unterstützung der adaptiven Nachverfolgung des Luftwellen-Tores, und die Größe der Verfolgungsbox kann an die Zielgröße angepasst werden.
Tracking Display: ausgestattet mit Tracking Ziel Adler-Augen-Display, Adler-Augen-Position beliebig eingestellt werden kann, unterstützt Ziel 2, 4 und 8x Vergrößerung Display |
| Analyse |
1. eingebaut in 16Tops Rechenleistung Prozessor
2- Implementierungsmethode: Front-End eingebettetes intelligentes Analysemodul
3. Abnormale Verhaltenserkennung: Unterstützung der Zielerkennung; Unterstützung der regionalen Eindringlingserkennung, grenzüberschreitender Eindringlingserkennung, Bewegungserkennung usw.
Klassifizierungserkennung: unterstützt die Klassifizierungserkennung von Zielen wie Menschen, Autos, Drohnen, Vögeln usw. (erfordert Kundenunterstützung bei der Bereitstellung von Datensätzen) |
| Funktionsverbesserung |
1Gesundheitsmanagement: Unterstützt die Leistung von Selbsttest, Statusabfrage und Fehlercode-Feedback und unterstützt Hardware-Gesundheitsabfragen wie sichtbares Licht, Wärmebildkomponenten,mit einer Leistung von mehr als 100 W, Splittertemperatur und Betriebszeit
2Datenfeedback: Es verfügt über Echtzeit-/Abfragefeedback und Positionierungsfunktionen für Blickwinkel, Vergrößerung, ZOOM/FOCUS-Wert und Drehplanwinkel,und unterstützt Echtzeit-Abfragen/Feedback und Positionierungsfunktionen für horizontale und Schrägwinkel
Upgrade und Wartung: kann aus der Ferne neu gestartet werden, Fern-Upgrade-Funktion, bequem für die Wartung des Systems |
| Indexparameter des Servo-Turntable-Moduls |
| Drehscheiben mit einer Achse |
1Drehwinkel des Drehplattes: Dauerdrehung im Azimut N × 360 °
2Maximale Azimutgeschwindigkeit: ≥ 130 °/s
3Mindestazimutgeschwindigkeit: ≤ 0,1 °/s
4Maximale Azimutbeschleunigung: ≥ 90 °/s2
5. Orientierungsgenauigkeit: ≤ 0,1 °
6. Feststehende Mindestreaktionszeit: ≤ 2 s (stabil von 0 ° bis 90 °)
Einstellbereich der Schrägstärke: nicht weniger als -25 ° bis 10 ° |
