Hochintegrierte ModularitätIntegrierte optische Tracking-Systeme mit 5 km Reichweite
Ich...Beschreibung des Produkts

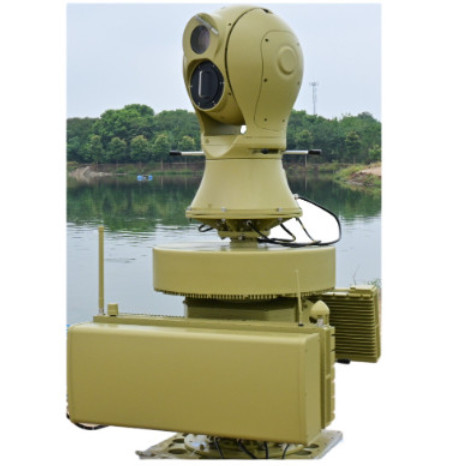

Das Haidongqing Directional Anti-UAV-System ist eine hochintegrierte modulare Vorrichtung, die speziell zum Schutz großer Schutzgebiete für Privatbesitz und der Sicherheit großer Veranstaltungsorte entwickelt wurde.Es integriert mehrere fortschrittliche Technologien wie elektrooptisches Tracking., Vollspektrumüberwachung, Radar, Funkfrequenzstörungen und GNSS-Spoofing, die die Echtzeitverfolgung, -erkennung, -störung und -spoofing von UAVs ermöglichen.Funkfrequenzerkennung, und elektro-optische Verfolgung, das System konstruiert ein fünf-in-eines Verteidigungssystem, das flexibel auf verschiedene Bedrohungen reagieren kann und die Sicherheit von Schlüsselbereichen gewährleistet.
II. Merkmale des Erzeugnisses
Hohe Integration
Das Haidongqing-Richtungsanti-UAV-System integriert mehrere Funktionen, darunter Radar, optische Sensoren, elektronische Aufklärungsausrüstung und elektronische Gegenmaßnahmen.in eine einzige EinheitDiese integrierte Strukturentwurf erreicht eine kompakte und effiziente Systemlayout.Die hohe Integration verbessert nicht nur die Leistungsstabilität des Systems, sondern erhöht auch seine visuelle Erkennbarkeit und Abschreckungskraft.
Multimethodenerkennung
Das System kombiniert Frequenzspektrumdetektion, Radardetektion und elektrooptisches Tracking, um aktive und passive Detektionsmethoden effektiv zu ergänzen.Die Frequenzspektrumdetektion kann die Signalmerkmale von UAVs erkennen., Radardetektion bietet dreidimensionale Koordinateninformationen, und elektrooptisches Tracking kann verdächtige Ziele in Echtzeit überwachen und bestätigen.Dieses Multi-Methode-Erkennungsverfahren ermöglicht es dem System, UAVs in einer Reichweite von 5 Kilometern effizient zu überwachen und zu verfolgen..
Mehrstufiges Management und Kontrolle
Das Haidongqing Directional Anti-UAV System unterstützt eine Drei-Level-Verknüpfung (Radar + Frequenzspektrum + elektrooptische) und Reaktionsmodi mit Dual-Verknüpfung.Es kann die Reaktionsstrategien flexibel an unterschiedliche Bedrohungsebenen und Anwendungsszenarien anpassenDieser mehrstufige Management- und Kontrollmechanismus stellt sicher, dass das System bei komplexen und variablen Drohnenbedrohungen schnell genaue Entscheidungen treffen und reagieren kann.
Flexible Interferenz- und Spoofing-Modi
Das System ist mit manuellen oder automatischen Interferenzmodi ausgestattet, die UAVs zur Landung oder zum Schweben zwingen können.Diese flexible Kombination von Interferenz- und Spoofing-Modus bietet den Benutzern verschiedene Reaktionsmöglichkeiten, um effektiv mit verschiedenen Arten von Drohnenbedrohungen umzugehen..
Weite Reichweite
Die Reichweite der Radardetektion und Frequenzspektrumdetektion des Haidongqing-Richtungsanti-UAV-Systems kann 5 Kilometer erreichen, und die elektrooptische Nachverfolgungsdistanz kann 5.000 Meter überschreiten.Diese breite Abdeckung ermöglicht es dem System, große Gebiete effektiv zu überwachen und die Sicherheit von Schlüsselzonen gegen Drohnenbedrohungen zu gewährleisten.
III. Produktfunktionen
Echtzeitüberwachung und -verfolgung
Das Haidongqing-Richtungsanti-UAV-System kann die Dynamik von UAVs in Echtzeit überwachen und verfolgen.und elektrooptisches Tracking, kann das System schnell UAV-Ziele erkennen und auf sie schließen und in Echtzeit Informationen über ihre Position, Geschwindigkeit und Flugbahn erhalten.
Störungen und Spiele
Das System ist mit leistungsstarken Störungen und Spoofing-Fähigkeiten ausgestattet.,Im Spoofing-Modus nutzt das System die GNSS-Spoofing-Technologie, um UAVs von ihren geplanten Routen und von den Warn- und Kernzonen abzulenken.
Situationsanalyse und Entscheidungsunterstützung
Das Haidongqing-Richtungs-Anti-UAV-System kann das Bedrohungsniveau der erkannten UAVs analysieren und den Benutzern Befehlsentscheidungsunterstützung bieten.mit einer Leistung von mehr als 10 WDas System kann die Bedrohungsstufe von UAVs schnell bestimmen und entsprechende Reaktionsvorschläge machen.
Mehrstufige Verbindungsreaktion
Das System unterstützt eine dreistufige Verknüpfung (Radar + Frequenzspektrum + elektrooptische) und einen doppelten Verknüpfungsreaktionsmodus.und elektro-optische Tracking arbeiten zusammen, um UAVs umfassend zu überwachen und zu verfolgen und automatisch Störungs- oder Spoofing-Strategien basierend auf dem Bedrohungsniveau anzupassenIm Dual-Linkage-Modus können Benutzer Kombinationen aus Radar und Frequenzspektrum, Radar und Elektrooptik auswählen.oder Frequenzspektrum und elektrooptische Verbindung, um flexibel mit Drohnenbedrohungen in verschiedenen Szenarien umzugehen.
Schutz der Fläche
Das Haidongqing-Richtungsanti-UAV-System kann große Flächen effektiv schützen.Seine breite Abdeckung und seine starken Überwachungs- und Störfunktionen ermöglichen es ihm, die Warn- und Kernzonen umfassend zu überwachen., um die Sicherheit von Schlüsselgebieten gegen Drohnenbedrohungen zu gewährleisten.
V. Produktparameter
| Funktionale Indikatoren |
| Standardkonfiguration |
UAD-XTF-PZGLE05 (Radar-, Spektrum-, Elektrooptik-, Stör-, Täuschungs-, Steuerungs- und Steuerungssoftware) |
| Entfernung der Erkennung |
≥ 5 km |
| Detektionsfrequenzband |
70 MHz bis 6000 MHz, Hinweis: Andere Frequenzbänder können angepasst werden |
| Täuschende Häufigkeit |
GPS/GALILEO/GLONASS/Beidou |
| Täuschende Entfernung |
≥ 1 km |
| Interferenzfrequenzband |
5900-6200 MHz/5600-5950 MHz/5100-5350 MHz |
| 4850-5100 MHz/2280-2540 MHz/1750-2000 MHz |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz |
| Radarparameter |
Nachstehend sind detaillierte Parameter aufgeführt: Leistungsparameter des Radarmoduls |
| optoelektronische Parameter |
Photovoltaikparameter Die detaillierten Parameter sind in der nachstehenden Tabelle aufgeführt *4 Leistungsparameter der Photovoltaikmodule |
| Mechanische Anzeigen |
| Windwiderstand |
10 starker Wind |
| Betriebstemperatur |
- 40°C55°C |
| Lagertemperatur |
-45 Jahre.°C65°C |
| Schutzbewertung |
IP65 |
| Betriebsfeuchtigkeit |
≤95% |
| Datenoberfläche |
RJ45 |
| Stromanschluss |
Spannung: 220V
Leistung: ≤550W (Erkennungsmodus), ≤1950W (Gegenmaßnahmenmodus) |
| Gewicht |
250 kg |
| Größe |
850 mm x 850 mm x 1700 mm |
| Merkmale der Plattform |
Weiße und schwarze Liste, Echtzeit-Erkennung, optische Verfolgung, automatische Gegenmaßnahmen, manuelle Gegenmaßnahmen, GIS-Karte, Datenspeicherung, Ereignisabfrage. |
| Parameter des Spektrumdetektionsmoduls |
| Detektionsfrequenzband |
20 MHz bis 6 GHz |
| Detektionsradius |
≥ 5 km |
| Identifizieren Sie die Radiusdistanz |
≥ 5 km, kann einige Marken und Modelle von Drohnen erkennen |
| Detektionswinkel |
360- Nein. |
| Winkelgenauigkeitsfehler (quadratische Wurzeldurchschnitt) |
Entfernung von 5 km oder mehr ≤ 1° |
| Mindestdetektionshöhe |
< 0 m |
| Parameter des Interferenzmodulindikators |
| Interferenzfrequenzband |
5900-6200 MHz |
| 5600-5950 MHz |
| 5100-5350 MHz |
| 4850-5100 MHz |
| 2280-2540 MHz |
| 1750-2000 MHz |
| 1100-1400 MHz |
| 850-1050 MHz |
| 720-950 MHz |
| 410-520 MHz |
| Stromanschluss |
50 W |
| Interferenzentfernung |
3 km |
| Radarmodulparameter |
| Arbeitssystem |
Phased Array-System (Azimuth-Scannen+Elevationsphasen-Scannen) |
| Arbeitsfrequenzband |
X-Band |
| Wirksame Erkennungsleistung |
Der Wert des UAVs muss mindestens sein. |
| ≥ 8,0 km (Fußgänger) |
| Fahrzeuge mit einer Länge von ≥ 10,0 km |
| ≥ 5,0 km (Boote) |
| Geschwindigkeitsmessung |
0.5m/s-83m/s |
| Azimutgenauigkeit |
≤ 0,3° (suchen); ≤ 0,3° (spuren) |
| Genauigkeit der Tonhöhe |
≤1,0° (Suche nach);≤0,5° (Spur) |
| Datenquote |
≤ 5 s/Kreis |
| Optoelektronische Modulindexparameter |
| Betriebsstrecke |
Bei Sichtbarkeit in der Atmosphäre ≥ 20 km, Luftfeuchtigkeit ≤ 50% RH und Temperaturunterschied> 6K, Sichtlichtdetektionsdistanz ≥ 5000m, Verfolgungsdistanz ≥ 4000m, Erkennungsdistanz ≥ 3000m bei 0,3m × 0.3m Ziel für unbemannte Luftfahrzeuge; Wärmebilddetektionsdistanz ≥ 1500 m, Verfolgungsdistanz ≥ 1000 m, Erkennungsdistanz ≥ 1000 m |
| Infrarot-Wärmebildgebung |
Detektor: Nicht gekühlte Infrarot-Brennfläche von Vanadiumoxid (VOx)
Spektralbereich: 8 bis 14 μm
Auflösung: 640×512
NETD: besser als 30mK
Brennweite des Objektivs: 31 bis 155 mm, 5x kontinuierlicher optischer Zoom
Steuerung des Objektivs: elektrischer Zoom, manueller/automatischer Fokus
Bildverbesserung: SDE-Technologie zur digitalen Bilddetailverbesserung
Polaritäts-Pseudokolor: Thermalschwarz, Thermalweiß und mehrere Pseudokoloroptionen verfügbar
Bildkorrektur: Helligkeit, Kontrast, Gammakorrektur
Codierungsformat: H.264/H.265/MJPEG
Unterstützt eine starke Lichtschutzfunktion |
| High-Definition sichtbares Licht |
Sensor:1/1.8 "Zieloberfläche Sternlicht CMOS, ICR Farbe zu schwarz Umwandlung
Auflösung: 2688×1520
Licht: Farbe: 0,002 Lux; Schwarz-Weiß: 0,0002 Lux
Codierungsformate: H.264/H.265/MJPEG
Bildverbesserung: Unterstützt einen breiten dynamischen Bereich, starke Lichtunterdrückung, elektronische Bildstabilisierung, 3D-digitale Geräuschreduktion und automatisches Weißabgleich
Brennweite: 12,5 ̊775 mm hochauflösende elektrische Zoomobjektive
Dehazing: Unterstützt optisches und elektronisches Dehazing |
| Verfolgungsfunktion |
1. Verfolgungsmethode: Front-End eingebettete Hardware-Verfolgung
2- Verfolgungsmodus: manuelle, automatische Verfolgung, Unterstützung der Radaranbindung
3. Videoübertragung: Digitale High-Definition-Sichtlicht/digitale Infrarot-Videoübertragung
4. Tracking-Funktion: eingebaut in mehrere Tracking-Algorithmen, unterstützt Multi-Target-Detektion, automatische Erfassung, automatische Vergrößerung während der Verfolgung, Echtzeit-Anzeige der Zielbahn,Anti-Transient Occlusion, etc. Manuelle und automatische Verfolgung, Unterstützung der Verfolgung von Radarverbindungen; Unterstützung der Zielerkennung während des Verfolgungsprozesses; Unterstützung der Identifizierung und Verfolgung;Unterstützung der adaptiven Nachverfolgung des Luftwellen-Tores, und die Größe der Verfolgungsbox kann an die Zielgröße angepasst werden.
Tracking Display: ausgestattet mit Tracking Ziel Adler-Augen-Display, Adler-Augen-Position beliebig eingestellt werden kann, unterstützt Ziel 2, 4 und 8x Vergrößerung Display |
| Analyse |
1. eingebaut in 16Tops Rechenleistung Prozessor
2- Implementierungsmethode: Front-End eingebettetes intelligentes Analysemodul
3. Abnormale Verhaltenserkennung: Unterstützung der Zielerkennung; Unterstützung der regionalen Eindringlingserkennung, grenzüberschreitender Eindringlingserkennung, Bewegungserkennung usw.
Klassifizierungserkennung: unterstützt die Klassifizierungserkennung von Zielen wie Menschen, Autos, Drohnen, Vögeln usw. (erfordert Kundenunterstützung bei der Bereitstellung von Datensätzen) |
| Funktionsverbesserung |
1Gesundheitsmanagement: Unterstützt die Leistung von Selbsttest, Statusabfrage und Fehlercode-Feedback und unterstützt Hardware-Gesundheitsabfragen wie sichtbares Licht, Wärmebildkomponenten,mit einer Leistung von mehr als 100 W, Splittertemperatur und Betriebszeit
2Datenfeedback: Es verfügt über Echtzeit-/Abfragefeedback und Positionierungsfunktionen für Blickwinkel, Vergrößerung, ZOOM/FOCUS-Wert und Drehplanwinkel,und unterstützt Echtzeit-Abfragen/Feedback und Positionierungsfunktionen für horizontale und Schrägwinkel
Upgrade und Wartung: kann aus der Ferne neu gestartet werden, Fern-Upgrade-Funktion, bequem für die Wartung des Systems |
| Indexparameter des Servo-Turntable-Moduls |
| Drehscheiben mit einer Achse |
1Drehwinkel des Drehplattes: Dauerdrehung im Azimut N × 360 °
2Maximale Azimutgeschwindigkeit: ≥ 130 °/s
3Mindestazimutgeschwindigkeit: ≤ 0,1 °/s
4Maximale Azimutbeschleunigung: ≥ 90 °/s2
5. Orientierungsgenauigkeit: ≤ 0,1 °
6. Feststehende Mindestreaktionszeit: ≤ 2 s (stabil von 0 ° bis 90 °)
Einstellbereich der Schrägstärke: nicht weniger als -25 ° bis 10 ° |
VI:Eigenschaften des Produkts
|
Produktmerkmale
|
Das Hai Dong Qing Anti-Drohnen-System kann Drohnenbewegungen in Echtzeit überwachen und verfolgen.Das System kann Drohnenziele schnell identifizieren, die ihre Position, Geschwindigkeit und Flugbahn in Echtzeit ermitteln.
|
|
Einmischung und Täuschung
|
Das System verfügt über leistungsstarke Stör- und Täuschungsfunktionen.oder zurück zur BasisIm Deception-Modus nutzt das System die GNSS-Spoofing-Technologie, um Drohnen von ihrer vorgesehenen Flugroute weg zu führen, weg von den Sperr- und Kernbereichen.
|
|
Situationsanalyse und Entscheidungsfindung im Kommando
|
Das Anti-Drohnen-System Hai Dong Qing kann die Situation der erkannten Drohnenbedrohungen analysieren und den Benutzern Unterstützung bei der Entscheidungsfindung bieten.Das System bewertet schnell die Bedrohungsstufe von Drohnen anhand von Echtzeitdaten, die von Radar erfasst werden., optische Sensoren und elektronische Aufklärungsgeräte, kombiniert mit vorgegebenen Bedrohungsbewertungsmodellen, und bietet den Nutzern entsprechende Reaktionsempfehlungen.
|
|
Mehrstufige koordinierte Reaktion
|
Das System unterstützt Drei- und Doppel-Ebenen-Verbindungs-Beseitigungsmodus mit Radar-, Spektrum- und elektrooptischen Technologien.Spektraldetektion, und elektrooptisches Tracking zusammenarbeiten, um eine umfassende Überwachung und Verfolgung von Drohnen zu ermöglichen und Stör- oder Täuschungsstrategien automatisch anhand der Bedrohungsebene anzupassen.Im Modus "Zwei-Ebenen-Verbindung", können die Benutzer Kombinationen von Radar mit Spektrum, Radar mit Elektrooptik,oder Spektrum mit elektrooptischen Anwendungen auf der Grundlage tatsächlicher Situationen, um Drohnenbedrohungen in verschiedenen Szenarien flexibel zu bewältigen.
|
|
regionaler Schutz
|
Das Anti-Drohnen-System Hai Dong Qing kann große Gebiete effektiv schützen.Seine umfangreiche Abdeckung und seine leistungsstarken Überwachungs- und Störfunktionen ermöglichen eine umfassende Überwachung von Alarmzonen und Kernbereichen., um sicherzustellen, dass kritische Regionen vor Drohnenbedrohungen geschützt bleiben.
|
