2D Vier-Array-UAV-Überwachungsradar für unbemannte Luftfahrzeuge in geringer Höhe

1
MOQ
2D Vier-Array-UAV-Überwachungsradar für unbemannte Luftfahrzeuge in geringer Höhe
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Entdeckungs-Winkel: 360 Grad
Montageoptionen: Stange, Stativ, Fahrzeug
Entdeckungsmodi: Puls-Doppler, Frequenzmodulierte kontinuierliche Welle (FMCW)
Arbeitsfrequenzband: X-Band/Ku-Band
Hervorheben:

Vier Array UAV Überwachungsradar

,

Niedrighöhe-UAV-Überwachungsradar

,

Vier-Array-Anti-UAV-Radar

Grundinformation
Markenname: leitan
Modellnummer: LT/XA-5000XKU
Zahlung und Versand AGB
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Produkt-Beschreibung

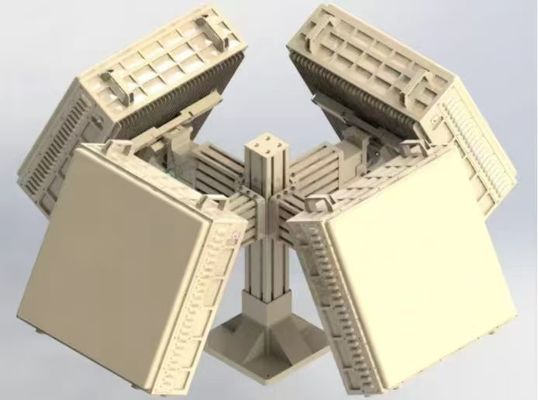

2D Vier-Array-Radar Niedrighöhe unbemannte Luftfahrzeuge Ziele Vögel Ballons





Ich...Beschreibung des Produkts



Zwei-dimensionales Vier-Array-Radar ist ein fortgeschrittenes X-Band-Puls-Doppler-Doppler-Doppler-Doppler-Doppler-Doppler-Doppler-Doppler-Doppler-Radar.Es ist speziell für die Erkennung und Verfolgung von elektrooptischen Systemen ausgelegt., und bieten eine präzise Anleitung für unbemannte Luftfahrzeuge (UAV) in geringer Höhe, Vögel und Ballons.Das Radarsystem kann den gesamten 360°-Bereich abdecken, um eine präzise TWS- (Scan Along Tracking) und TAS- (Scan After Tracking) -Verfolgung von Zielen mit umfassender Überwachung in geringer Höhe und Zielverfolgung zu erreichen.



II. Merkmale des Erzeugnisses



Autonome und automatische Nachverfolgung:



Das Radar ist in der Lage, selbständig nach Zielen zu suchen und automatisch in den Verfolgungsmodus zu wechseln.es kann ohne menschliches Eingreifen vollständig automatisch arbeiten.



Übertragbarkeit und schnelle Bereitstellung:



Dieses Radarsystem ist leicht und kann für mobile Anwendungen auf Fahrzeugen installiert oder als Feststation eingesetzt werden.Jedes Array kann einen maximalen Azimutbereich von 90° und einen Höhenbereich von 60° abdecken., so dass es sowohl für die sektorspezifische Überwachung als auch für die vollständige 360°-Überwachung geeignet ist.



Ausgezeichnete Unordnungsabdrückung und kleine Zieldetektion:



Dieses Radar nutzt fortschrittliche Technologien wie hohe stabile Frequenzquelle, langfristige kohärente Akkumulation, Filterkonstruktionsmethode, MTI (Moving Target Indication) und Aufspürung von Unordnungskarten.Diese Eigenschaften verbessern die Fähigkeit des Radars, Bodenunordnung zu unterdrücken und kleine Ziele hervorzuheben, die eine genaue Erkennung auch in komplexen Umgebungen gewährleistet.



III. Produktfunktionen



Überwachung und Verfolgung in geringer Höhe:



Im All-Domain-Niedrighöhenüberwachungsmodus erstreckt sich jede Seite des Radars über einen Bereich von 90° Azimut, wobei die vier Seiten zusammen einen vollen Bereich von 360° abdecken.,Es stellt die TWS-Verfolgung dieser Ziele her und misst ihre Entfernung, Winkel, Höhe und Geschwindigkeit.Diese detaillierten Informationen werden dann unverzüglich an das Terminal-Befehls- und Steuerungssystem übermittelt..



Multi-Target automatische TAS-Verfolgung:



Nach dem Erkennen und Erfassen von Zielen kann das Radar automatisch in einen Modus wechseln, der TWS-Suche mit automatischem TAS-Tracking mit mehreren Zielen kombiniert.Es kann gleichzeitig TAS-Präzisionsverfolgung auf bis zu fünf Partien von Zielen mit einer Datenrate von 1 Sekunde durchführenDiese Fähigkeit ermöglicht es dem Radar, elektrisch-optische Systeme und andere Systeme zur Identifizierung, Bestätigung und Handhabung der Ziele in Echtzeit zu leiten.



IV. Produktparameter



Arbeitsfrequenzband

X-Band/Ku-Band

Abdeckung durch Azimut

360° (jeder Bereich umfasst 90°)

Abdeckung der Höhe

≥ 60° (Standardschutz beträgt 0°-30°)

Höchstdetektionsbereich

≥ 5 km (für Phantom-UAV)

Mindestdetektionsbereich

≤ 250 m

Mindestdetektionsgeschwindigkeit

≤ 1 m/s (Verfolgungsmodus)

Messgenauigkeit (RMS-Fehler)

Entfernung: ≤ 10 m; Azimut: ≤ 0,6°; Höhe: ≤ 0,6°

Datenwiederherstellungsrate

TWS: 3 s; TAS: 1 s

Anzahl der verfolgten Ziele

TWS: ≥ 128 Chargen; TAS: ≥ 5 Chargen

Radar-Wärtergrößen

≤ 600 mm*600 mm*220 mm

Stromverbrauch (einschließlich Sockel)

≤ 900 W (pro Anlage)

Gewicht (pro Matrix)

≤ 35 kg

Schnittstelle

Gigabit Ethernet-Anschluss



Das 2D-Vier-Array-Radar ist ein leistungsfähiges System, das auf die Anforderungen moderner Überwachung in geringer Höhe und Zielverfolgung zugeschnitten ist.kombiniert mit seinen robusten Leistungsparametern, macht es zu einer idealen Lösung für eine Vielzahl von Anwendungen, von der Grenzsicherheit bis zur Wildtierüberwachung und darüber hinaus.
