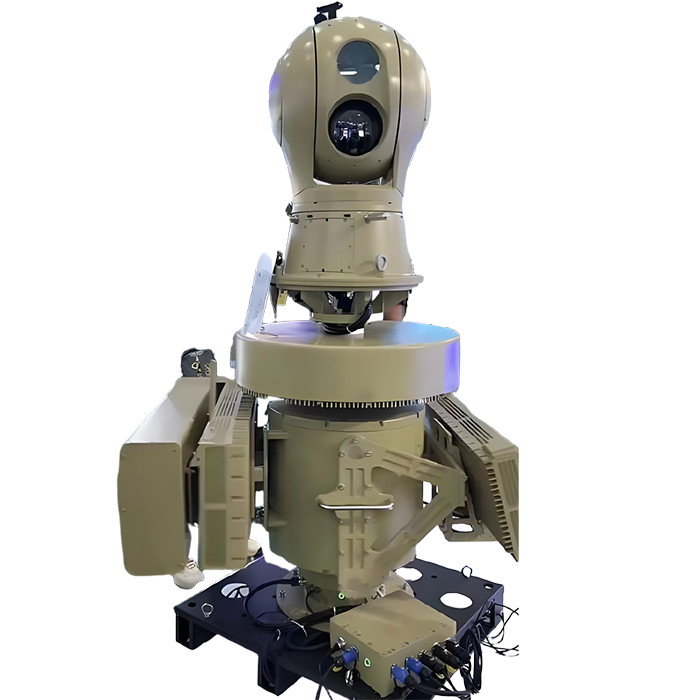

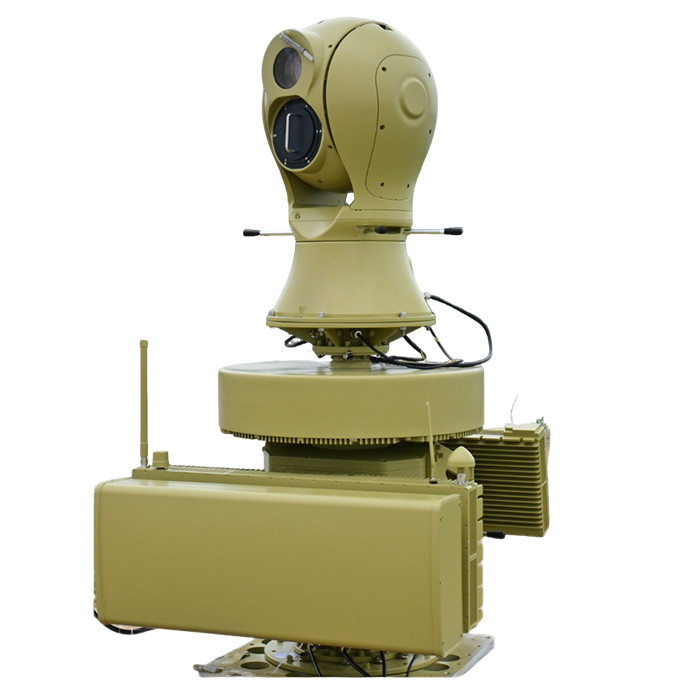

Passive Active Drone Detection Combo Radar Abwehrsystem deckt große Gebiete effektiv ab
Ⅰ. Produktbeschreibung
Das Passive Active Drone Detection Combo Radar Defensive System ist eine fortschrittliche, integrierte Lösung zur Erkennung, Verfolgung und Minderung von nicht autorisierten Drohnenaktivitäten in großen Gebieten.Dieses System kombiniert passive HF-Erkennung und aktive Radarscanning, um eine umfassende Luftraumsicherheit zu gewährleisten, um die Echtzeit-Identifizierung und Reaktion auf Bedrohungen zu gewährleisten.
Ⅱ. Produktmerkmale
1. Dual-Mode-Erkennungstechnologie
Passive HF-Erkennung: Überwachung von Drohnenkommunikationssignalen (Wi-Fi, HF, GPS) zur Identifizierung und Klassifizierung von UAVs, ohne dass sie erkennbare Signale emittieren.Aktives Radar-Scannen: Verwendet hochpräzise Radar, um Drohnen nach Größe, Geschwindigkeit und Flugbahn zu erkennen, auch in überladenen Umgebungen.
2. Weite Flächenabdeckung
Er erkennt Drohnen im Umkreis von a5-10 km (je nach Drohnengröße und Umgebungsbedingungen).
3. Echtzeitverfolgung Bedrohungsbeurteilung
Klassifiziert automatisch Drohnen (DJI, Autel, maßgeschneiderte, etc.) und unterscheidet sie von Vögeln oder anderen fliegenden Objekten.Bereitstellt Echtzeitwarnungen mit Drohnentyp, Entfernung, Geschwindigkeit und Flugbahn über eine intuitive Kommandooberfläche.
4. Nahtlose Integration mit Drohnenunterstützung
Kompatibel mit Stör-, Spoofing- und kinetischen Schadensminderungssystemen für die automatische oder manuelle Neutralisierung von Drohnen.Unterstützt die API-Integration in die bestehende Sicherheitsinfrastruktur (CCTV, Kommandozentren).
5. Niedrige Fehlalarmrate
Fortgeschrittene KI-Algorithmen filtern falsche Erkenntnisse (Vögel, Wetterstörungen) aus, während sie eine hohe Empfindlichkeit gegenüber Drohnenbedrohungen beibehalten.
6. Allzeit Tag/Nacht Betrieb
Funktioniert bei Regen, Nebel, Staub und völliger Dunkelheit, gewährleistet 24 Stunden am Tag Schutz.
7. Portable Scalable Deployment (Verfügbarer und skalierbarer Einsatz)
Moduläres Design ermöglicht feste, mobile oder schnell einsetzbare Einrichtungen (auf Fahrzeugen montierte, vorübergehende Anlagen).Kann in ein mehrknotennetzwerk erweitert werden, um eine breitere Sicherheit zu gewährleisten.
Ⅲ. Produktfunktionen
1Identifizierung der Drohne
Er erkennt alle Arten von Drohnen (Multi-Rotor, Festflügel, Hybrid) in einem breiten Frequenzspektrum.Identifiziert das Drohnenmodell, den Standort des Betreibers (falls vorhanden) und die Risikobewertung der Nutzlast.
2. Automatische Bedrohungsklassifizierung
Die KI-basierte Analyse unterscheidet zwischen freundlichen, verdächtigen und feindlichen Drohnen basierend auf Flugmustern und Signalverhalten.
3. Echtzeit-Warnungen Datenerfassung
Sofortige visuelle Audiowarnungen auf dem Kommando-Dashboard.Aufzeichnen Sie alle Drohnen-Einfälle für die Analyse und forensische Beweise.
4Mehrschichtliche Verteidigungskoordination
Integriert sich mit HF-Störgeräten, Drohnen-Erfassungsnetzen und laserbasierten Gegenmaßnahmen für eine komplette Verteidigungsreaktion.Unterstützt manuelle oder automatisierte Minderungsprotokolle je nach Sicherheitsanforderungen.
5. 3D-Flugraumkartierung
Zeigt Drohnenbewegungen in einer 3D-Radarkarte mit Höhe, Geschwindigkeit und prognostizierter Flugbahn an.
6Fernsteuerung
Zugänglich über webbasierte oder eigenständige Software, mit der die Betreiber den Luftraum von einem sicheren Ort aus überwachen können.
Ⅳ. Produktparameter
| Funktionale Indikatoren |
| Standardkonfiguration |
UAD-XTF-PZGLE05 (Radar-, Spektrum-, Elektrooptik-, Stör-, Täuschungs-, Steuerungs- und Steuerungssoftware) |
| Entfernung der Erkennung |
≥ 5 km |
| Detektionsfrequenzband |
70 MHz bis 6000 MHz, Hinweis: Andere Frequenzbänder können angepasst werden |
| Täuschende Häufigkeit |
GPS/GALILEO/GLONASS/Beidou |
| Täuschende Entfernung |
≥ 1 km |
| Interferenzfrequenzband |
5900-6200 MHz/5600-5950 MHz/5100-5350 MHz |
| 4850-5100 MHz/2280-2540 MHz/1750-2000 MHz |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz |
| Radarparameter |
Nachstehend sind detaillierte Parameter aufgeführt: Leistungsparameter des Radarmoduls |
| optoelektronische Parameter |
Photovoltaikparameter Die detaillierten Parameter sind in der nachstehenden Tabelle aufgeführt *4 Leistungsparameter der Photovoltaikmodule |
| Mechanische Anzeigen |
| Windwiderstand |
10 starker Wind |
| Betriebstemperatur |
- 40°C55°C |
| Lagertemperatur |
-45 Jahre.°C65°C |
| Schutzbewertung |
IP65 |
| Betriebsfeuchtigkeit |
≤ 95% |
| Datenoberfläche |
RJ45 |
| Stromanschluss |
Spannung: 220V
Leistung: ≤550W (Erkennungsmodus), ≤1950W (Gegenmaßnahmenmodus) |
| Gewicht |
250 kg |
| Größe |
850 mm x 850 mm x 1700 mm |
| Merkmale der Plattform |
Weiße und schwarze Liste, Echtzeit-Erkennung, optische Verfolgung, automatische Gegenmaßnahmen, manuelle Gegenmaßnahmen, GIS-Karte, Datenspeicherung, Ereignisabfrage. |
| Parameter des Spektrumdetektionsmoduls |
| Detektionsfrequenzband |
20 MHz bis 6 GHz |
| Detektionsradius |
≥ 5 km |
| Identifizieren Sie die Radiusdistanz |
≥ 5 km, kann einige Marken und Modelle von Drohnen erkennen |
| Detektionswinkel |
360- Nein. |
| Winkelgenauigkeitsfehler (quadratische Wurzeldurchschnitt) |
Entfernung von 5 km oder mehr ≤ 1° |
| Mindestdetektionshöhe |
< 0 m |
| Parameter des Interferenzmodulindikators |
| Interferenzfrequenzband |
5900-6200 MHz |
| 5600-5950 MHz |
| 5100-5350 MHz |
| 4850-5100 MHz |
| 2280-2540 MHz |
| 1750-2000 MHz |
| 1100-1400 MHz |
| 850-1050 MHz |
| 720-950 MHz |
| 410-520 MHz |
| Stromanschluss |
50 W |
| Interferenzentfernung |
3 km |
| Radarmodulparameter |
| Arbeitssystem |
Phased Array-System (Azimuth-Scannen+Elevationsphasen-Scannen) |
| Arbeitsfrequenzband |
X-Band |
| Wirksame Erkennungsleistung |
Der Wert des UAVs muss mindestens sein. |
| ≥ 8,0 km (Fußgänger) |
| Fahrzeuge mit einer Länge von ≥ 10,0 km |
| ≥ 5,0 km (Boote) |
| Geschwindigkeitsmessung |
0.5m/s-83m/s |
| Azimutgenauigkeit |
≤ 0,3° (suchen); ≤ 0,3° (spuren) |
| Genauigkeit der Tonhöhe |
≤1,0° (Suche nach);≤0,5° (Spur) |
| Datenquote |
≤ 5 s/Kreis |
| Optoelektronische Modulindexparameter |
| Betriebsstrecke |
Bei Sichtbarkeit in der Atmosphäre ≥ 20 km, Luftfeuchtigkeit ≤ 50% RH und Temperaturunterschied> 6K, Sichtlichtdetektionsdistanz ≥ 5000m, Verfolgungsdistanz ≥ 4000m, Erkennungsdistanz ≥ 3000m bei 0,3m × 0.3m Ziel für unbemannte Luftfahrzeuge; Wärmebilddetektionsdistanz ≥ 1500 m, Verfolgungsdistanz ≥ 1000 m, Erkennungsdistanz ≥ 1000 m |
| Infrarot-Wärmebildgebung |
Detektor: Nicht gekühlte Infrarot-Brennfläche von Vanadiumoxid (VOx)
Spektralbereich: 8 bis 14 μm
Auflösung: 640×512
NETD: besser als 30mK
Brennweite des Objektivs: 31 bis 155 mm, 5x kontinuierlicher optischer Zoom
Steuerung des Objektivs: elektrischer Zoom, manueller/automatischer Fokus
Bildverbesserung: SDE-Technologie zur digitalen Bilddetailverbesserung
Polaritäts-Pseudokolor: Thermalschwarz, Thermalweiß und mehrere Pseudokoloroptionen verfügbar
Bildkorrektur: Helligkeit, Kontrast, Gammakorrektur
Codierungsformat: H.264/H.265/MJPEG
Unterstützt eine starke Lichtschutzfunktion |
| High-Definition sichtbares Licht |
Sensor:1/1.8 "Zieloberfläche Sternlicht CMOS, ICR Farbe zu schwarz Umwandlung
Auflösung: 2688×1520
Licht: Farbe: 0,002 Lux; Schwarz-Weiß: 0,0002 Lux
Codierungsformate: H.264/H.265/MJPEG
Bildverbesserung: Unterstützt einen breiten dynamischen Bereich, starke Lichtunterdrückung, elektronische Bildstabilisierung, 3D-digitale Geräuschreduktion und automatisches Weißabgleich
Brennweite: 12,5 ̊775 mm hochauflösende elektrische Zoomobjektive
Dehazing: Unterstützt optisches und elektronisches Dehazing |
| Verfolgungsfunktion |
1. Verfolgungsmethode: Front-End eingebettete Hardware-Verfolgung
2- Verfolgungsmodus: manuelle, automatische Verfolgung, Unterstützung der Radaranbindung
3. Videoübertragung: Digitale High-Definition-Sichtlicht/digitale Infrarot-Videoübertragung
4. Tracking-Funktion: eingebaut in mehrere Tracking-Algorithmen, unterstützt Multi-Target-Detektion, automatische Erfassung, automatische Vergrößerung während der Verfolgung, Echtzeit-Anzeige der Zielbahn,Anti-Transient Occlusion, etc. Manuelle und automatische Verfolgung, Unterstützung der Verfolgung von Radarverbindungen; Unterstützung der Zielerkennung während des Verfolgungsprozesses; Unterstützung der Identifizierung und Verfolgung;Unterstützung der adaptiven Nachverfolgung des Luftwellen-Tores, und die Größe der Verfolgungsbox kann an die Zielgröße angepasst werden.
Tracking Display: ausgestattet mit Tracking Ziel Adler-Augen-Display, Adler-Augen-Position beliebig eingestellt werden kann, unterstützt Ziel 2, 4 und 8x Vergrößerung Display |
| Analyse |
1. eingebaut in 16Tops Rechenleistung Prozessor
2- Implementierungsmethode: Front-End eingebettetes intelligentes Analysemodul
3. Abnormale Verhaltenserkennung: Unterstützung der Zielerkennung; Unterstützung der regionalen Eindringlingserkennung, grenzüberschreitender Eindringlingserkennung, Bewegungserkennung usw.
Klassifizierungserkennung: unterstützt die Klassifizierungserkennung von Zielen wie Menschen, Autos, Drohnen, Vögeln usw. (erfordert Kundenunterstützung bei der Bereitstellung von Datensätzen) |
| Funktionsverbesserung |
1Gesundheitsmanagement: Unterstützt die Leistung von Selbsttest, Statusabfrage und Fehlercode-Feedback und unterstützt Hardware-Gesundheitsabfragen wie sichtbares Licht, Wärmebildkomponenten,mit einer Leistung von mehr als 100 W, Splittertemperatur und Betriebszeit
2Datenfeedback: Es verfügt über Echtzeit-/Abfragefeedback und Positionierungsfunktionen für Blickwinkel, Vergrößerung, ZOOM/FOCUS-Wert und Drehplanwinkel,und unterstützt Echtzeit-Abfragen/Feedback und Positionierungsfunktionen für horizontale und Schrägwinkel
Upgrade und Wartung: kann aus der Ferne neu gestartet werden, Fern-Upgrade-Funktion, bequem für die Wartung des Systems |
| Indexparameter des Servo-Turntable-Moduls |
| Drehscheiben mit einer Achse |
1Drehwinkel des Drehplattes: Dauerdrehung im Azimut N × 360 °
2Maximale Azimutgeschwindigkeit: ≥ 130 °/s
3Mindestazimutgeschwindigkeit: ≤ 0,1 °/s
4Maximale Azimutbeschleunigung: ≥ 90 °/s2
5. Orientierungsgenauigkeit: ≤ 0,1 °
6. Feststehende Mindestreaktionszeit: ≤ 2 s (stabil von 0 ° bis 90 °)
Einstellbereich der Schrägstärke: nicht weniger als -25 ° bis 10 ° |
VI:Produktmerkmale
|
Produktmerkmale
|
Das Hai Dong Qing Anti-Drohnen-System kann Drohnenbewegungen in Echtzeit überwachen und verfolgen.Das System kann Drohnenziele schnell identifizieren, die ihre Position, Geschwindigkeit und Flugbahn in Echtzeit ermitteln.
|
|
Einmischung und Täuschung
|
Das System verfügt über leistungsstarke Stör- und Täuschungsfunktionen.oder zurück zur BasisIm Deception-Modus nutzt das System die GNSS-Spoofing-Technologie, um Drohnen von ihrer vorgesehenen Flugroute weg zu führen, weg von den Sperr- und Kernbereichen.
|
|
Situationsanalyse und Entscheidungsfindung im Kommando
|
Das Anti-Drohnen-System Hai Dong Qing kann die Situation der erkannten Drohnenbedrohungen analysieren und den Benutzern Unterstützung bei der Entscheidungsfindung bieten.Das System bewertet schnell die Bedrohungsstufe von Drohnen anhand von Echtzeitdaten, die von Radar erfasst werden., optische Sensoren und elektronische Aufklärungsgeräte, kombiniert mit vorgegebenen Bedrohungsbewertungsmodellen, und bietet den Nutzern entsprechende Reaktionsempfehlungen.
|
|
Mehrstufige koordinierte Reaktion
|
Das System unterstützt Drei- und Doppel-Ebenen-Verbindungs-Beseitigungsmodus mit Radar-, Spektrum- und elektrooptischen Technologien.Spektraldetektion, und elektrooptisches Tracking zusammenarbeiten, um eine umfassende Überwachung und Verfolgung von Drohnen zu ermöglichen und Stör- oder Täuschungsstrategien automatisch anhand der Bedrohungsebene anzupassen.Im Modus "Zwei-Ebenen-Verbindung", können die Benutzer Kombinationen von Radar mit Spektrum, Radar mit Elektrooptik,oder Spektrum mit elektrooptischen Anwendungen auf der Grundlage tatsächlicher Situationen, um Drohnenbedrohungen in verschiedenen Szenarien flexibel zu bewältigen.
|
|
regionaler Schutz
|
Das Anti-Drohnen-System Hai Dong Qing kann große Gebiete effektiv schützen.Seine umfangreiche Abdeckung und seine leistungsstarken Überwachungs- und Störfunktionen ermöglichen eine umfassende Überwachung von Alarmzonen und Kernbereichen., um sicherzustellen, dass kritische Regionen vor Drohnenbedrohungen geschützt bleiben.
|
