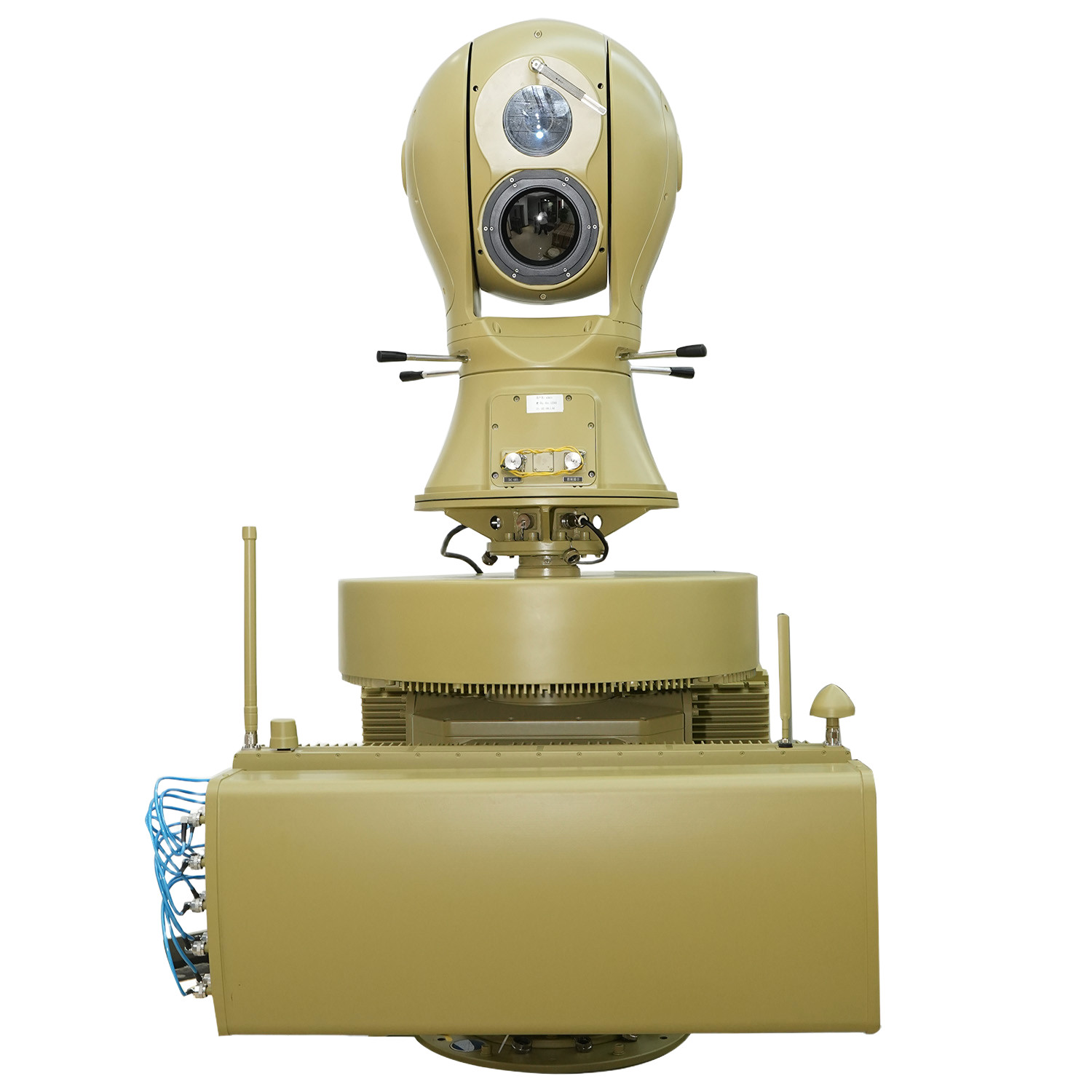

Drohnenerkennung, 3 km Störweite Radar Abwehrsystem Zwangslandung oder Rückkehr
Ⅰ. Produktbeschreibung
Das Drone Detection, 3km Interference Range Radar Defensive System ist eine fortschrittliche Drohnenbekämpfungslösung zur Erkennung, Verfolgung und Neutralisierung nicht autorisierter Drohnen in einem sicheren Luftraum.Dieses System integriert die Radardetektion., Radiofrequenz (RF) -Analyse und Richtungsstörungstechnologie, um einen umfassenden Schutz vor Drohnenbedrohungen zu gewährleisten.
Ⅱ. Produktmerkmale
1. Langstreckenerkennung hohe Genauigkeit
5 km Reichweite mit hochentwickeltem Radar und HF-Scan.Hochpräzisionsverfolgung mit Multi-Sensor-Fusion (Radar, HF und optisch).360°-Bedeckung in alle Richtungen für die vollständige Überwachung des Luftraums.
2Wirksam gegen Drohnen.
3 km Interferenzbereich mit Richtungsstörungen.Unterstützt Zwangslandung, Rückkehr nach Hause (RTH) und Signalunterbrechung.Multiband-Störungen (GNSS, 2,4 GHz, 5,8 GHz, ISM-Bänder) für eine breite Kompatibilität.
3. Intelligente Bedrohungserkennung
Klassifizierung von KI-gestützten Drohnen (Unterzeichnung zwischen freundlichen und feindlichen Drohnen).Automatische Bedrohungsbeurteilung mit Echtzeitwarnungen.Blacklist-Datenbank für bekannte bösartige Drohnenmodelle.
4. Flexible Einsatzmöglichkeiten
Fest-, mobile und tragbare Konfigurationen sind verfügbar.Schnelle Bereitstellung (weniger als 10 Minuten für mobile Einheiten).Netzwerkintegration mit Steuerungssystemen (C2).
5. Benutzerfreundlicher Betrieb
Intuitive Software-Schnittstelle mit Echtzeit-Radar-Mapping.Automatisierte Abwehrmodi (einmalige Aktivierung).Fernüberwachung und Steuerung über PC oder mobile Geräte.
Ⅲ. Produktfunktionen
1- Drohnenerkennung und Verfolgung.
Radarerkennung:Aktiv scannt und erkennt Drohnen im Umkreis von 5 km.Funkfrequenzspektralanalyse: Identifiziert Drohnenkommunikationssignale (Wi-Fi, Fernbedienung, GPS).Optische Verifizierung: Bestätigt Ziele mit hochauflösenden Kameras (optional).
2Signalstörung Neutralisierung
GNSS-Störungen: Stört GPS/GLONASS/Beidou-Signale und zwingt Drohnen zum Schweben oder Landen.Fernsteuerung Störungen: Blockiert 2,4 GHz/5,8 GHz-Signale und löst RTH oder Zwangslandung aus.Richtungsstörungen: Fokussierte Störungen, um Nebenwirkungen zu minimieren.
3. Mehrschichtige Verteidigungsstrategien
Soft Kill (nicht zerstörerisch): Signalverstörung, Spoofing oder Zwangslandung.Hard Kill (optional): Integration mit kinetischen Systemen (z. B. Netzgeschütze, Laser).Automatisierte Reaktion: Vorprogrammierte Gegenmaßnahmen auf der Grundlage des Bedrohungsgrads.
4. Analyse der Datenerfassung
Ereignisprotokoll: Speichert alle erkannten Drohnenaktivitäten für die forensische Analyse.Bedrohungsberichte: Erstellt automatische Zusammenfassungen von Vorfällen.Echtzeitwarnungen: Benachrichtigt die Betreiber über Audio-, Bild- oder Netzwerkwarnungen.
5. Skalierbarkeit der Systemintegration
APIs für die C2-Integration: Kompatibel mit Sicherheitssystemen von Drittanbietern.Multi-Unit-Netzwerk: Ermöglicht die koordinierte Verteidigung von Drohnen in weiten Bereichen.Modularer Ausbau: Unterstützt zusätzliche Sensoren (thermische, akustische Erkennung).
Ⅳ. Produktparameter
| Funktionale Indikatoren |
| Standardkonfiguration |
UAD-XTF-PZGLE05 (Radar-, Spektrum-, Elektrooptik-, Stör-, Täuschungs-, Steuerungs- und Steuerungssoftware) |
| Entfernung der Erkennung |
≥ 5 km |
| Detektionsfrequenzband |
70 MHz bis 6000 MHz, Hinweis: Andere Frequenzbänder können angepasst werden |
| Täuschende Häufigkeit |
GPS/GALILEO/GLONASS/Beidou |
| Täuschende Entfernung |
≥ 1 km |
| Interferenzfrequenzband |
5900-6200 MHz/5600-5950 MHz/5100-5350 MHz |
| 4850-5100 MHz/2280-2540 MHz/1750-2000 MHz |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz |
| Radarparameter |
Nachstehend sind detaillierte Parameter aufgeführt: Leistungsparameter des Radarmoduls |
| optoelektronische Parameter |
Photovoltaikparameter Die detaillierten Parameter sind in der nachstehenden Tabelle aufgeführt *4 Leistungsparameter der Photovoltaikmodule |
| Mechanische Anzeigen |
| Windwiderstand |
10 starker Wind |
| Betriebstemperatur |
- 40°C55°C |
| Lagertemperatur |
-45 Jahre.°C65°C |
| Schutzbewertung |
IP65 |
| Betriebsfeuchtigkeit |
≤95% |
| Datenoberfläche |
RJ45 |
| Stromanschluss |
Spannung: 220V
Leistung: ≤550W (Erkennungsmodus), ≤1950W (Gegenmaßnahmenmodus) |
| Gewicht |
250 kg |
| Größe |
850 mm x 850 mm x 1700 mm |
| Merkmale der Plattform |
Weiße und schwarze Liste, Echtzeit-Erkennung, optische Verfolgung, automatische Gegenmaßnahmen, manuelle Gegenmaßnahmen, GIS-Karte, Datenspeicherung, Ereignisabfrage. |
| Parameter des Spektrumdetektionsmoduls |
| Detektionsfrequenzband |
20 MHz bis 6 GHz |
| Detektionsradius |
≥ 5 km |
| Identifizieren Sie die Radiusdistanz |
≥ 5 km, kann einige Marken und Modelle von Drohnen erkennen |
| Detektionswinkel |
360- Nein. |
| Winkelgenauigkeitsfehler (quadratische Wurzeldurchschnitt) |
Entfernung von 5 km oder mehr ≤ 1° |
| Mindestdetektionshöhe |
< 0 m |
| Parameter des Interferenzmodulindikators |
| Interferenzfrequenzband |
5900-6200 MHz |
| 5600-5950 MHz |
| 5100-5350 MHz |
| 4850-5100 MHz |
| 2280-2540 MHz |
| 1750-2000 MHz |
| 1100-1400 MHz |
| 850-1050 MHz |
| 720-950 MHz |
| 410-520 MHz |
| Stromanschluss |
50 W |
| Interferenzentfernung |
3 km |
| Radarmodulparameter |
| Arbeitssystem |
Phased Array-System (Azimuth-Scannen+Elevationsphasen-Scannen) |
| Arbeitsfrequenzband |
X-Band |
| Wirksame Erkennungsleistung |
Der Wert des UAVs muss mindestens sein. |
| ≥ 8,0 km (Fußgänger) |
| Fahrzeuge mit einer Länge von ≥ 10,0 km |
| ≥ 5,0 km (Boote) |
| Geschwindigkeitsmessung |
0.5m/s-83m/s |
| Azimutgenauigkeit |
≤ 0,3° (suchen); ≤ 0,3° (spuren) |
| Genauigkeit der Tonhöhe |
≤1,0° (Suche nach);≤0,5° (Spur) |
| Datenquote |
≤ 5 s/Kreis |
| Optoelektronische Modulindexparameter |
| Betriebsstrecke |
Bei Sichtbarkeit in der Atmosphäre ≥ 20 km, Luftfeuchtigkeit ≤ 50% RH und Temperaturunterschied> 6K, Sichtlichtdetektionsdistanz ≥ 5000m, Verfolgungsdistanz ≥ 4000m, Erkennungsdistanz ≥ 3000m bei 0,3m × 0.3m Ziel für unbemannte Luftfahrzeuge; Wärmebilddetektionsdistanz ≥ 1500 m, Verfolgungsdistanz ≥ 1000 m, Erkennungsdistanz ≥ 1000 m |
| Infrarot-Wärmebildgebung |
Detektor: Nicht gekühlte Infrarot-Brennfläche von Vanadiumoxid (VOx)
Spektralbereich: 8 bis 14 μm
Auflösung: 640×512
NETD: besser als 30mK
Brennweite des Objektivs: 31 bis 155 mm, 5x kontinuierlicher optischer Zoom
Steuerung des Objektivs: elektrischer Zoom, manueller/automatischer Fokus
Bildverbesserung: SDE-Technologie zur digitalen Bilddetailverbesserung
Polaritäts-Pseudokolor: Thermalschwarz, Thermalweiß und mehrere Pseudokoloroptionen verfügbar
Bildkorrektur: Helligkeit, Kontrast, Gammakorrektur
Codierungsformat: H.264/H.265/MJPEG
Unterstützt eine starke Lichtschutzfunktion |
| High-Definition sichtbares Licht |
Sensor:1/1.8 "Zieloberfläche Sternlicht CMOS, ICR Farbe zu schwarz Umwandlung
Auflösung: 2688×1520
Licht: Farbe: 0,002 Lux; Schwarz-Weiß: 0,0002 Lux
Codierungsformate: H.264/H.265/MJPEG
Bildverbesserung: Unterstützt einen breiten dynamischen Bereich, starke Lichtunterdrückung, elektronische Bildstabilisierung, 3D-digitale Geräuschreduktion und automatisches Weißabgleich
Brennweite: 12,5 ̊775 mm hochauflösende elektrische Zoomobjektive
Dehazing: Unterstützt optisches und elektronisches Dehazing |
| Verfolgungsfunktion |
1. Verfolgungsmethode: Front-End eingebettete Hardware-Verfolgung
2- Verfolgungsmodus: manuelle, automatische Verfolgung, Unterstützung der Radaranbindung
3. Videoübertragung: Digitale High-Definition-Sichtlicht/digitale Infrarot-Videoübertragung
4. Tracking-Funktion: eingebaut in mehrere Tracking-Algorithmen, unterstützt Multi-Target-Detektion, automatische Erfassung, automatische Vergrößerung während der Verfolgung, Echtzeit-Anzeige der Zielbahn,Anti-Transient Occlusion, etc. Manuelle und automatische Verfolgung, Unterstützung der Verfolgung von Radarverbindungen; Unterstützung der Zielerkennung während des Verfolgungsprozesses; Unterstützung der Identifizierung und Verfolgung;Unterstützung der adaptiven Nachverfolgung des Luftwellen-Tores, und die Größe der Verfolgungsbox kann an die Zielgröße angepasst werden.
Tracking Display: ausgestattet mit Tracking Ziel Adler-Augen-Display, Adler-Augen-Position beliebig eingestellt werden kann, unterstützt Ziel 2, 4 und 8x Vergrößerung Display |
| Analyse |
1. eingebaut in 16Tops Rechenleistung Prozessor
2- Implementierungsmethode: Front-End eingebettetes intelligentes Analysemodul
3. Abnormale Verhaltenserkennung: Unterstützung der Zielerkennung; Unterstützung der regionalen Eindringlingserkennung, grenzüberschreitender Eindringlingserkennung, Bewegungserkennung usw.
Klassifizierungserkennung: unterstützt die Klassifizierungserkennung von Zielen wie Menschen, Autos, Drohnen, Vögeln usw. (erfordert Kundenunterstützung bei der Bereitstellung von Datensätzen) |
| Funktionsverbesserung |
1Gesundheitsmanagement: Unterstützt die Leistung von Selbsttest, Statusabfrage und Fehlercode-Feedback und unterstützt Hardware-Gesundheitsabfragen wie sichtbares Licht, Wärmebildkomponenten,mit einer Leistung von mehr als 100 W, Splittertemperatur und Betriebszeit
2Datenfeedback: Es verfügt über Echtzeit-/Abfragefeedback und Positionierungsfunktionen für Blickwinkel, Vergrößerung, ZOOM/FOCUS-Wert und Drehplanwinkel,und unterstützt Echtzeit-Abfragen/Feedback und Positionierungsfunktionen für horizontale und Schrägwinkel
Upgrade und Wartung: kann aus der Ferne neu gestartet werden, Fern-Upgrade-Funktion, bequem für die Wartung des Systems |
| Indexparameter des Servo-Turntable-Moduls |
| Drehscheiben mit einer Achse |
1Drehwinkel des Drehplattes: Dauerdrehung im Azimut N × 360 °
2Maximale Azimutgeschwindigkeit: ≥ 130 °/s
3Mindestazimutgeschwindigkeit: ≤ 0,1 °/s
4Maximale Azimutbeschleunigung: ≥ 90 °/s2
5. Orientierungsgenauigkeit: ≤ 0,1 °
6. Feststehende Mindestreaktionszeit: ≤ 2 s (stabil von 0 ° bis 90 °)
Einstellbereich der Schrägstärke: nicht weniger als -25 ° bis 10 ° |
VI.:Eigenschaften des Produkts
|
Produktmerkmale
|
Das Hai Dong Qing Anti-Drohnen-System kann Drohnenbewegungen in Echtzeit überwachen und verfolgen.Das System kann Drohnenziele schnell identifizieren, die ihre Position, Geschwindigkeit und Flugbahn in Echtzeit ermitteln.
|
|
Einmischung und Täuschung
|
Das System verfügt über leistungsstarke Stör- und Täuschungsfunktionen.oder zurück zur BasisIm Deception-Modus nutzt das System die GNSS-Spoofing-Technologie, um Drohnen von ihrer vorgesehenen Flugroute weg zu führen, weg von den Sperr- und Kernbereichen.
|
|
Situationsanalyse und Entscheidungsfindung im Kommando
|
Das Anti-Drohnen-System Hai Dong Qing kann die Situation der erkannten Drohnenbedrohungen analysieren und den Benutzern Unterstützung bei der Entscheidungsfindung bieten.Das System bewertet schnell die Bedrohungsstufe von Drohnen anhand von Echtzeitdaten, die von Radar erfasst werden., optische Sensoren und elektronische Aufklärungsgeräte, kombiniert mit vorgegebenen Bedrohungsbewertungsmodellen, und bietet den Nutzern entsprechende Reaktionsempfehlungen.
|
|
Mehrstufige koordinierte Reaktion
|

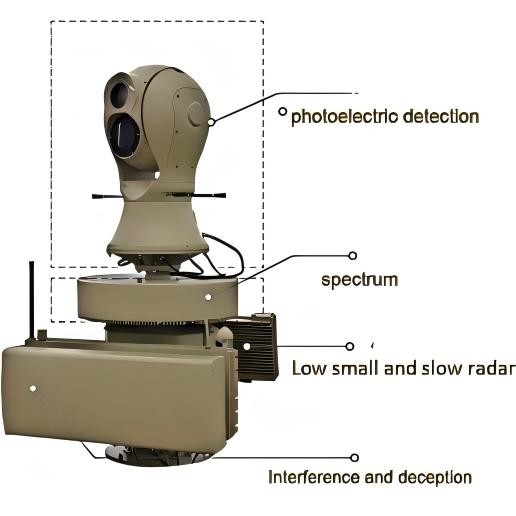

Das System unterstützt Drei- und Doppel-Ebenen-Verbindungs-Beseitigungsmodus mit Radar-, Spektrum- und elektrooptischen Technologien.Spektraldetektion, und elektrooptisches Tracking zusammenarbeiten, um eine umfassende Überwachung und Verfolgung von Drohnen zu ermöglichen und Stör- oder Täuschungsstrategien automatisch anhand der Bedrohungsebene anzupassen.Im Modus "Zwei-Ebenen-Verbindung", können die Benutzer Kombinationen von Radar mit Spektrum, Radar mit Elektrooptik,oder Spektrum mit elektrooptischen Anwendungen auf der Grundlage tatsächlicher Situationen, um Drohnenbedrohungen in verschiedenen Szenarien flexibel zu bewältigen.
|
|
regionaler Schutz
|
Das Anti-Drohnen-System Hai Dong Qing kann große Gebiete effektiv schützen.Seine umfangreiche Abdeckung und seine leistungsstarken Überwachungs- und Störfunktionen ermöglichen eine umfassende Überwachung von Alarmzonen und Kernbereichen., um sicherzustellen, dass kritische Regionen vor Drohnenbedrohungen geschützt bleiben.
|
