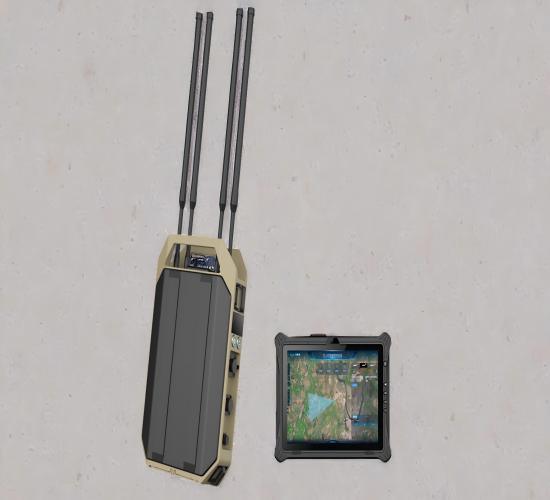

12Kkm Fullspektrum-Tracking Anti-Drohnen-System - Video-Evidenz-Edition

Ⅰ. Produktübersicht

Dieses Gerät integriert Vollspektrum-Erkennung, Drohnen- und Pilotenpositionierung, FPV-Videoaufnahme und -speicherung. Es ist in der Lage, Quadrocopter, Starrflügeldrohnen, DIY-Typen und FPV-Drohnen in komplexen elektromagnetischen Umgebungen genau zu identifizieren und bietet akustische, visuelle und Vibrationsalarme. Es wird hauptsächlich in Szenarien wie Routinepatrouillen, dem Schutz kritischer Vermögenswerte, Teameinsätzen sowie der Untersuchung und Beweismittelsammlung eingesetzt.

Ⅱ. Produktmerkmale

1. Vollband-Erkennung:

Deckt das gesamte Frequenzband von 70 MHz bis 6,2 GHz ab.

2. FPV-Bandabdeckung:

Vollständige Abdeckung der analogen Videoübertragung von 300 MHz bis 6,2 GHz.

3. Präzisionspositionierung:

Überwacht mehrdimensionale Informationen von Drohnen, einschließlich Standort (Breitengrad und Längengrad, Azimut), Geschwindigkeit, Flugbahn und Position des Fernbedieners (Breitengrad und Längengrad, Azimut).

4. Video-Abfangen:

Fähig, alle analogen Videoübertragungen abzufangen, um FPV-Eindringlinge und Echtzeitdynamiken aus der "Ego-Perspektive" zu analysieren.

5. Überlegene Erkennungsfähigkeit:

Erkennungs- und Entschlüsselungsreichweite kann bis zu 12 km betragen.

6. Multi-End-Alarm-Push:

Überträgt Alarminformationen an mehrere mobile Geräte und ermöglicht so die Zusammenarbeit im Team und eine effiziente Reaktion

Ⅲ. Funktionsanalyse

1. Vier Erkennungs- und Analysemodi

Spektrumserkennung + DID-Entschlüsselung + RID-Entschlüsselung + FPV-Videoübertragungs-Erkennung

2. FPV-Echtzeit-Video-Abfangen

Vollband-Videoübertragungs-Erkennung: Zeigt Echtzeit-Video mit "0" Latenz an.

3. Identifizierung und Lokalisierung über große Entfernungen

Erkennungs- und Entschlüsselungsreichweite: Bis zu 12 km+ (durch mehrere Feldtests verifiziert).

4.Fünf verschiedene Verwendungsmethoden

Rucksack + Handheld + Stativmontage + Fahrzeugmontage + Festinstallation

5.Multi-End-Alarm-Push

Unterstützt die Tablet-Anzeige und -Steuerung des Geräts. Alarminformationen werden über das lokale Netzwerk/die Cloud an mobile Apps (mehrere Geräte) oder Kommandozentralen übertragen.

Ⅳ. Produktspezifikationen

1. Identifizierungstypen:

Deckt Mainstream-Drohnen wie DJI, Autel, Hubsan sowie FPV-Renndrohnen und DIY-Drohnen ab, was 98 % der Drohnen auf dem Markt entspricht.

2. Frequenzbereich:

Unterstützt anpassbares Scannen von 70 MHz bis 6,2 GHz (Standard-Erkennungsbänder: 400 MHz, 800 MHz, 900 MHz, 1,2 GHz, 1,4 GHz, 2,4 GHz, 5,2 GHz, 5,8 GHz; andere Bänder können vom Benutzer konfiguriert werden).

3. FPV-Videoübertragungs-Erkennung:

Unterstützt die Erkennung aller analogen Videoübertragungen innerhalb des 300-MHz- bis 6-GHz-Bands (Benutzeranpassung unterstützt).

4. Drohnenmodelle zur Lokalisierung:

Vollständige Serie von DJI-Drohnen, ausgewählte Modelle von Autel-Drohnen.

Ⅴ. Produktspezifikationen

Ⅵ. Produktsoftware-Funktionen

1. Alarm-Signalempfang: Das Tablet gibt ein akustisches Alarmsignal aus, wenn es einen Alarm vom Host-Gerät empfängt (kann manuell deaktiviert werden).

2. Drohnenlokalisierung: Kann die Position von Drohnen lokalisieren.

3. Pilotenlokalisierung: Kann die Position des Drohnenbedieners lokalisieren.

4. Eindeutige Seriennummer: Kann die eindeutige Seriennummer von Drohnen identifizieren.

5. Whitelist und Blacklist: Drohnen mit eindeutigen Seriennummern können einer Whitelist hinzugefügt werden; das System alarmiert automatisch, wenn Drohnen erkannt werden, die sich nicht auf der Whitelist befinden.

6. Flugbahnverfolgung: Kann mehrere Drohnenflugbahnen gleichzeitig anzeigen.

7. Elektronische Karte: Verfügt über Online- und Offline-Funktionen für elektronische Karten.

8. Flugbahnwiedergabe: Kann Flugbahnen wiedergeben.

9. Abfrage des historischen Datensatzes: Ermöglicht das Abfragen und Herunterladen historischer Datensätze (Erkennungsprotokolle).

10. Schnittstelle zur Spoofing-Navigation: Ausgestattet mit einer reservierten Schnittstelle für Spoofing-Navigation.

11. Betriebsmodus: Unterstützt sowohl lokale als auch Cloud-Bereitstellung (mit zukünftigem Upgrade auf Cloud).

12. Multi-Geräte-Zugriff: Kann den Zugriff von mehreren Geräten unterstützen.

13. Echtzeit-Videoanzeige: Kann Echtzeit-Videofeeds anzeigen.

Ⅶ. Produkt-Hardware-Funktionen

1. Geräteabmessungen: Ungefähr 343 mm × 230 mm × 86 mm (L × B × H).

2. Batterie: Abnehmbar, mit einer Kapazität von 25 Ah; Abmessungen 65 mm × 73 mm × 148 mm.

3. Upgrade-Schnittstelle für zusätzliche Karten (USB).

4. Ladeschnittstelle (unter Verwendung einer speziellen Luftfahrtsteckerstruktur).

5. Wasserdichtes Design der Gerätestruktur, Schutzart IP66.

6. GPS-Ortungsfunktion.

7. Tablet-Montagefunktion; unterstützt die Verwendung eines am Gerät montierten Tablets.

8. Unterstützt mehrere Nutzungsformen, einschließlich Rucksack, fest und fahrzeugmontiert.

9. Der Rucksack hat Fächer für Antennen und Tablet-Aufbewahrung.

10. Batteriestandsanzeigefunktion (Coulomb-Zähler).

11. RJ45-Netzwerkfunktion.

12. Eingebaute 4G-Netzwerkfunktion (sowohl international als auch national).

Ⅷ. Produkt Geräteliste

Ⅸ. ProduktBedienoberfläche

Ⅹ. Anwendungsszenarien
